一,概述：

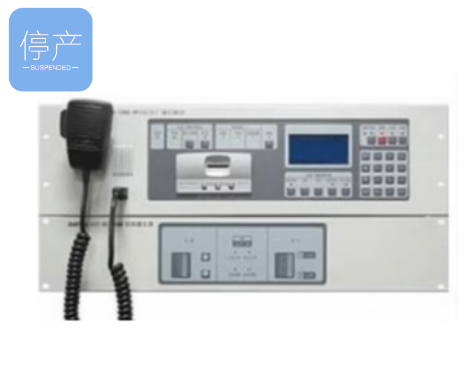

GST-XG9000A消防应急广播系统是火灾逃生疏散和灭火指挥的重要设备，在整个消防控制管理系统中起着极其重要作用。在火灾发生时，应急广播信号通过音源设备发出，经过功率放大后，由编码输出控制模块切换到广播指定区域的音箱实现应急广播。GST-XG9000A是总线制消防应急广播系统，完全满足GB16806-2006《消防联动控制系统》要求，系统主要由主机端设备：音源设备、广播功率放大器、火灾报警控制器（联动型）等，及现场设备：输出模块、音箱构成。

二，系统配置说明

GST-XG9000A消防应急广播系统的主机端设备：

GST-GBFB-200B应急广播控制器

GST-DVD型DVD播放盘（如需要CD/DVD盘播放功能时选配，否则可不增加此盘）

GST-GF500WB/300WB/150WB型功率放大器

GST-XG9000B消防应急广播系统的现场设备：

GST-LD-8305型输出模块

YXG3-3、YXJ3-4A型室内音箱

注意：GST-XG9000B消防应急广播系统的现场设备应与系统主机在同一台控制器上，不支持联网控制器的应用。

系统在应用过程中按如下说明进行配置。

三，系统容量

现场设备容量

YXG3-3/YXJ3-4A型音箱额定功率为3W。

接入正常广播时，每个GST-LD-8305型输出模块最多可配接50个YXG3-3/YXJ3-4A型音箱。

不接入正常广播时，每个GST-LD-8305型输出模块最多可配接60个YXG3-3/YXJ3-4A型音箱。

GST-XG9000B消防应急广播系统的主机端设备容量

每个GST-GF500WB/300WB/150WB型广播功率放大器输出功率分别为500W、300W及150W。

每个GST-GBFB-200B应急广播控制器可配接两台广播功率放大器。

可选择GST-DVD型DVD播放盘作为应急广播控制器的音源，DVD播放盘可配接两台应急广播控制器。
