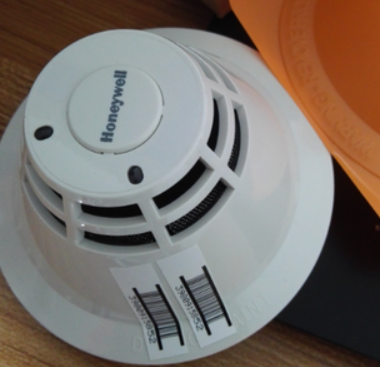

霍尼韦尔XLS-PS型智能光电感烟探测器

一，安装

1.典型接线二总线数回路使用0. 75或1. 0或1.5平方毫米非屏蔽非双绞线连接。要注意正负极性。

2.底座上可连接一个远程发光二极管(只用在标准底座上)单独订货。

3.底座有三种各种类型探测器通用。

　　底座与电器接线盒的连接用M4螺钉两个安装孔的中心距为60至76毫米之间深度38毫米即可电器接线盒的轮廓外缘不应超过底座直径中112毫米。

   如果选用4 x 4　的方形电气接线盒由于外缘已超过底座直径所以要换用另一种型号的底座分别为SB4   IB4   RB4同时还要配用一种与底座配套供应的零件名称是裙边”型号为TS   ( Trim   Skirt )

二，应用参数

1.XLS感烟探测器有5种灵敏度可供设定选用灵敏度用每英尺的减光率(以%表示)来区分

注:中国标准csam s- sa规定点型离子感烟探测器灵敏度以Y值表示.Y值是电离电流相对变化量的函数.Y值越小.表示灵敏度越高.Y < 0. 7   A级.Y< 1.0   B级.Y< 1.3s   C级

   中国标准同时又规定光电式感烟探测器以减光系数m值来表示灵敏度单位为dB/米但制造厂常以减光率来表示灵敏度计算公式为:

           Cs=1/L In Io/ 1

       Cs减光率%米

       L光学测量长度米

       Lo无烟时的光通量流明

       I有烟时的光通量流明

       XLS感烟探测器最小保护半径4. 55米(天花板安装)

       XLS感烟探测器风速稳定性

   XLS-PS光电式25米/秒

三，运行状态

1..双色灯显示工况

绿灯闪动　　　表示正常查询

红灯闪动　　　表示报警

绿灯红灯同亮　表示“独立运行模式”报警

2.自动识别尘埃过于严重时发出‘’探测器污染”故障信号

3.选用继电器底座RB时当探测器处于报警状态继电器会动作给出常开触点闭合及常闭触点分断信号触点容量为直流30伏1安。所以如果用继电器输出直接联动控制消防系统设备要注意这两个触点的分断能力。

四，回路连接

   中国行业标准JGJ/ T16- 92 24. 3. 7规定当采用总线方式网络结构时应有断路和短路故障保护措施对于断路故障宜采用环行总线结构对于短路故障宜针对工程的重要程度和条件采用在总线上适当部位插入隔离器或选用带隔离器的探测器等措施(但均非必需)。

   在使用XLS探测器时根据中国行业标准的规定可以考虑采用A类连接方式及在适当部位选用隔离底座。

   A类环形连接(不可以T接)

   B类非环形连接(可以T接但只能在电器接线盒中选择)

五，维修保养

1.普通保养

   用Honeywell探测器清洁工具(Honeywell Detector Cleaning Tool. P/ N 280037)即可用普通吸尘器除去探测器的灰尘或脏物。不用拆下探测器但应把它从运行中隔离(disable )，以防产生误报警。(见图3- 2)

步骤:

1.隔离探测器

2.用普通真空吸尘器的刷子打扫吸尘器

3.装上Honeywell清洁器按上吸尘器的吸管

4.吸尘10秒种

5.恢复探测器工作

6.复查探测器的灵敏度以证实保养效果

2.深度清洁

步骤:

1·复查探测器后灵敏度无改善换用一个拆探测器的工具Honeywell Detector Disassembly Tool P/N280035把探头的盖和内部阻尼室拆下来。

2.用真空吸尘器把探测器内部和阻尼室清洁一遍不要弄弯电离室的电气连接线或者碰坏感温探测器的探测元件清扫时连油污也要除去。

3.把阻尼室和盖小心地装好用软管作为导引工具。

4.把探测器装回底座

5.再次检查探测器的灵敏度看看保养效果如何。
