一、HZ910红外光束感烟探测器概述

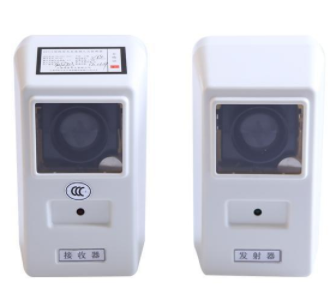

HZ910红外光束感烟探测器为对射式，由发射器、接收器组成。
在正常工作的情况下，发射器发出红外光束，接收器接收红外光束。当火灾发生时，烟雾对红外光束产生阻挡，接收器接收的红外光束信号下降，产生火灾报警信号。因此线型光束感烟火灾探测器的安装必须选择合适的不会遮挡光路的位置。
二、HZ910红外光束感烟探测器不适宜使用场所
1)天棚高度超过40米的场所；
2)天棚未封顶的场所；
3)空间高度小于0.5米；
4)存在大量灰尘、干粉或水蒸气的场所；
5)类似厨房等平时存在烟雾的场所；
6)高温的场所；
7)无法进行维护的场所；
8)阳光直射强度大于500lus的场所。请注意如果探测器周围为玻璃环境，请将接收器的正面面向北方。
9)其他线型光束感烟火灾探测器不能垂直安装的场所。
三、HZ910红外光束感烟探测器技术参数
型号：HZ910
名称：线型光束感烟火灾探测器
品牌：鸿真电子
工作电压：DC24V
工作电流：<3mA
监控功率：<1W
响应阈值：1.5dB
类型：对射型
输出类型：继电器型（一组故障；一组报警）
**光路方向：偏差±1º
安装高度：距建筑物顶部0.5m~1m
**光路：长度100m，最小光路长度：5m
保护范围：对射线左右各7米，即二对探测器间距为14米
环境温度：-10℃～50℃
相对湿度：≤95%(40℃±2℃)
四、HZ910红外光束感烟探测器机构图
HZ910红外光束感烟探测器机构图
发射器结构图
接收器结构图
五、HZ910红外光束感烟探测器安装接线
1.发射器安装方法
先将发射器安装板紧密固定在墙壁，打开发射器外壳，将发射器底板按前述第三点固定探测器的方法固定在安装板上，然后将接线穿过发射器底板的进线孔，安装在发射器底部的接线端子上。
2.接收器安装方法
先将接收器安装板紧密固定在墙壁，打开接收器外壳，将接收器底板按前述第三点
固定探测器的方法固定在安装板上，然后将接线穿过接收器底板的进线孔，安装在接收器底部的接线端子上。
3.接线方式
发射器、接收器与控制器间的连线：+24V、0V；接收器与输入模块间的连线：输入1、输入2；控制器与输入模块间的连线：S+、S-。
HZ910红外光束感烟探测器安装接线
