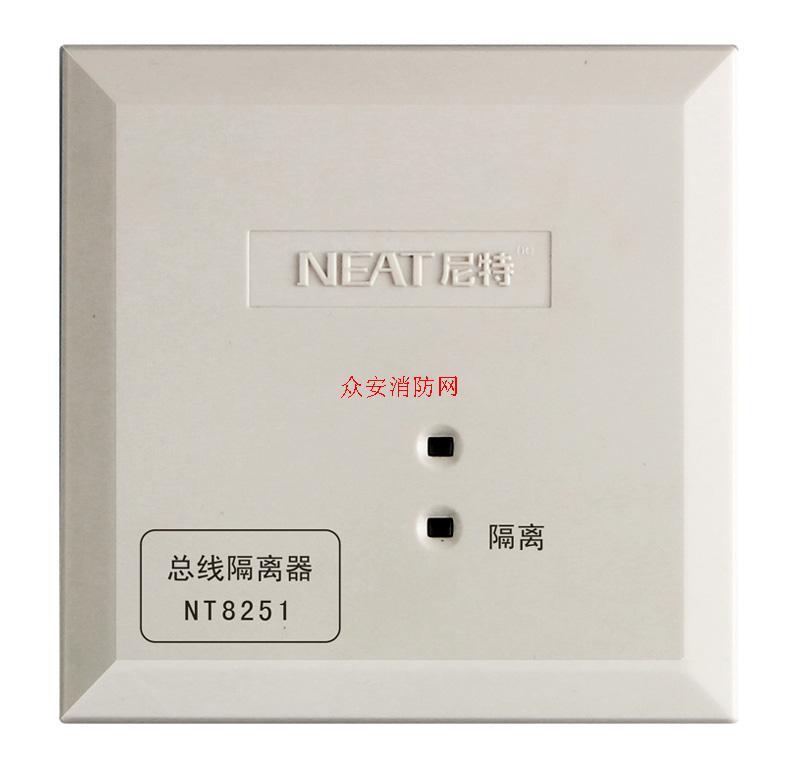

尼特NT8251总线短路隔离器

一，原理及特点

用于两总线回路中，安装在每一个分支回路的前端。当分支回路短路时隔离器动作，自动将该短路支路与总线断开，保证报警干线和其余回路正常工作。二总线制，无极性，不占编码点。

二，主要性能及指标                                                                        

工作电压：DC20～28V

环境温度：0℃～40℃ 

静态电流：0µA

相对湿度：≤95%,不结露 

动作电流：≤100m A

外形尺寸：85mm×85mm×36mm

三，安装与接线                                                                          

将底座用两只 M4 自攻螺丝固定的 86H50 标准预埋接线盒上； 

端子 1、2 接总线进线（无极性）； 

端子 11、12 接总线出线（无极性）。

使用说明：

正常工作时，隔离指示灯不亮；短路隔离时，隔离指示灯常亮。
