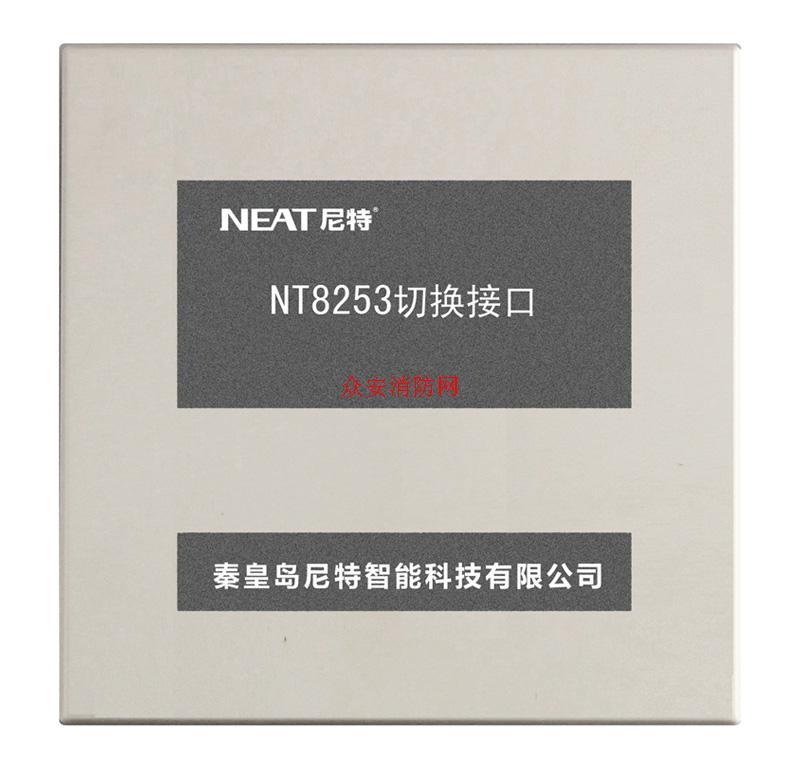

尼特NT8253切换接口

一，功能简介

当工程中需要控制交流220V或大电流设备时，需加NT8253切换接口进行切换隔离，它可驱动交流220V、电流小于 4A 的被控设备，不占编码点。

二，主要性能及指标                                                                     

工作电压：DC18V～28V

环境温度：0℃～40℃ 

工作电流：≤15mA

相对湿度：≤95%,不结露 

无源输出触点容量：DC24V/4A 或 AC220V/4A 

外形尺寸：90mm×90mm×47mm

三，安装与接线                                                                         

将模块底座用两只 M4 自攻螺丝固定在 86H50 标准预埋接线盒上； 

端子 5、6 接 DC24V（无极性）； 

端子 12 为常闭端，11 为公共端，10 为常开端。 

四，布线要求：各端子外接线均采用阻燃 BV 线，截面积不小于 1.5mm2。

五，使用说明                                                                           

NT8253切换接口，不占编码点，只能由输入输出模块控制，不可直接与控制器总线相连。
