海湾GST-DY-050电源箱安装使用说明书

一、特点

GST-DY-050 电源箱是海湾公司推出的专门用来为消防系统供电的DC27V 现场电源输出设备。具有输出噪声小、稳定性强及安装使用方便等特点，具有主备电自动切换、备电充电、备电保护功能。主备电自动切换保证了在主电掉电情况下，系统仍然能够正常工作；完善的备电充电功能和备电保护功能，可确保蓄电池的循环使用。电源箱输出电压DC27V，输出电流为2A。

二、主要技术指标

（1）额定输出容量：DC24V、2A

（2）使用环境：

温度： 0℃～＋40℃

相对湿度≤95％，不结露

（3）电源：主电为交流220V+10% -15%，内装DC24V 2.3Ah 密封铅电池作备电

（4）外形尺寸：

185mm×82mm×263mm

三、结构特征、安装与布线

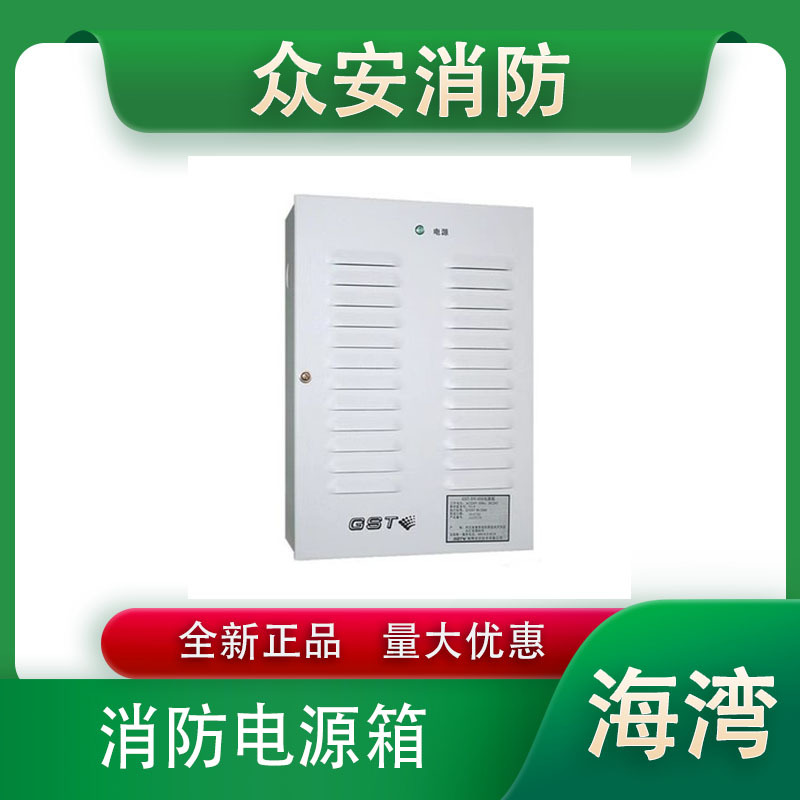

GST-DY-050 电源箱外形示意图如图4-1所示。

本电源箱采用壁挂式结构安装，其接线板外接端子示意图如图4-2：

其中：

L、PG、N：交流220V 电源端子(PG 为机壳保护地线端子)；

+24V、GND：DC27V 输出端子；

COM、NC：故障触点端子；

BAT-、+：备电端子。

布线要求：DC27V 电源输出线采用RV1.5 的电缆线。
