海湾GST-GBFB-200/MP3广播分配盘安装使用说明书

一、特点

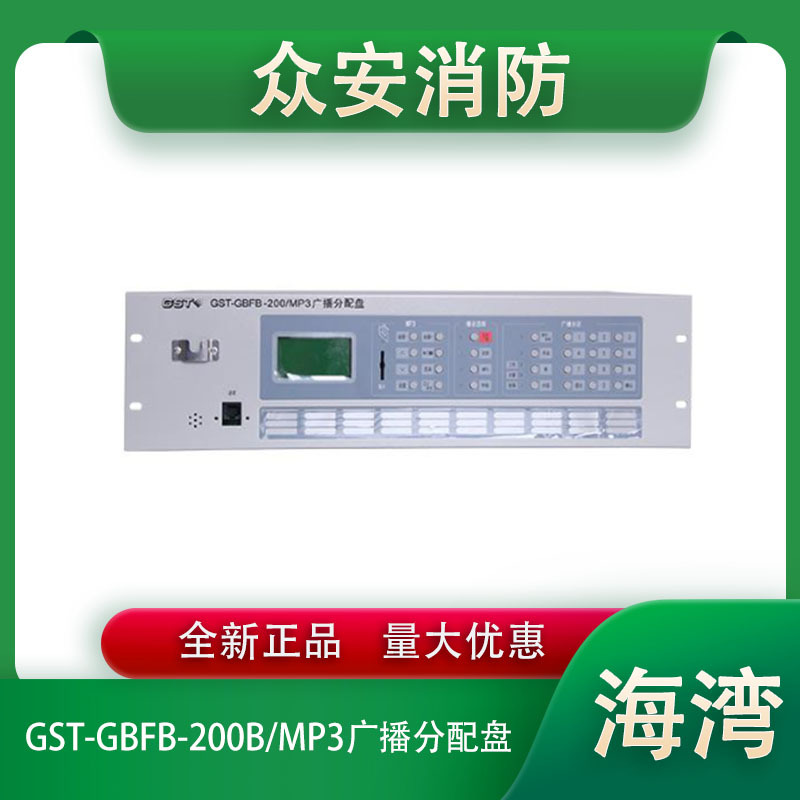

GST-GBFB-200/MP3 广播分配盘是消防应急广播系统配套产品，它与广播功率放大器、音箱、GST-LD-8305 型输出模块等设备共同组成消防应急广播系统。同时它也通过RS485 串行总线与消防控制器相连接，一起完成消防联动控制。它可以同时接入最多两路功放，以满足工程上的**限度的需要。具备SD 卡接口，可播放SD 卡中MP3 格式音频进行正常广播。作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。

二、主要技术指标

（1）工作电压：DC24V

（2）两路广播总线

（3）可最多级联两台功率放大器

（4）使用环境：

温度：0℃～+40℃

相对湿度≤95%，不结露

（5）外形尺寸：

132.5mm（高3U）×482.6mm（宽）×225mm（厚）

三、结构特征、安装与布线

GST-GBFB-200/MP3 广播分配盘外形及结构示意图如图8-1。

本广播分配盘采用标准插盘结构安装，后部示意图如图8-2。

其中系统内部接线：

○1 功放过载输入1：与第1 路功放的故障输出相连接。

○2 功放过载输入2：与第2 路功放的故障输出相连接。

○3 ○4 ○19 RS485 接口：与RS485 总线通信的消防控制器相连，用于与消防控制器通信的通信。

○5 控制接口：预留接口。

○6 机壳地：用于与大地相连。

○7 遥控输出：与功率放大器遥控端子相连。用于应急广播时强行启动功率放大器。

○8 电源输入：本机DC24V 电源接入端子。

○9 电源开关：开关机器使用。

○10 ○11 ○12 ○13 功放定压输入1~4：第1、2、3、4 路功率放大器音频接入端子。

○14 音频输出：与功率放大器音频输入口相接，作为功率放大器的音源输入。

○15 外线1：音频信号输入接口。连接外置音源信号，如CD、DVD 等。

○16 外线2：音频信号输入接口。外置正常广播音源输入。

○17 电子录音机输出：电子录音机信息输出接口。

○18 调试接口：ISP 程序升级接口，厂家留用。

○20 级联输出接口：控制信号（输出线）。该控制线与功率放大器级联，用于想功率放大器传递话筒监听静音及自检信号。

布线要求：定压输出线采用阻燃RV 线，截面积≥1.0mm2。**传输距离1500米。
