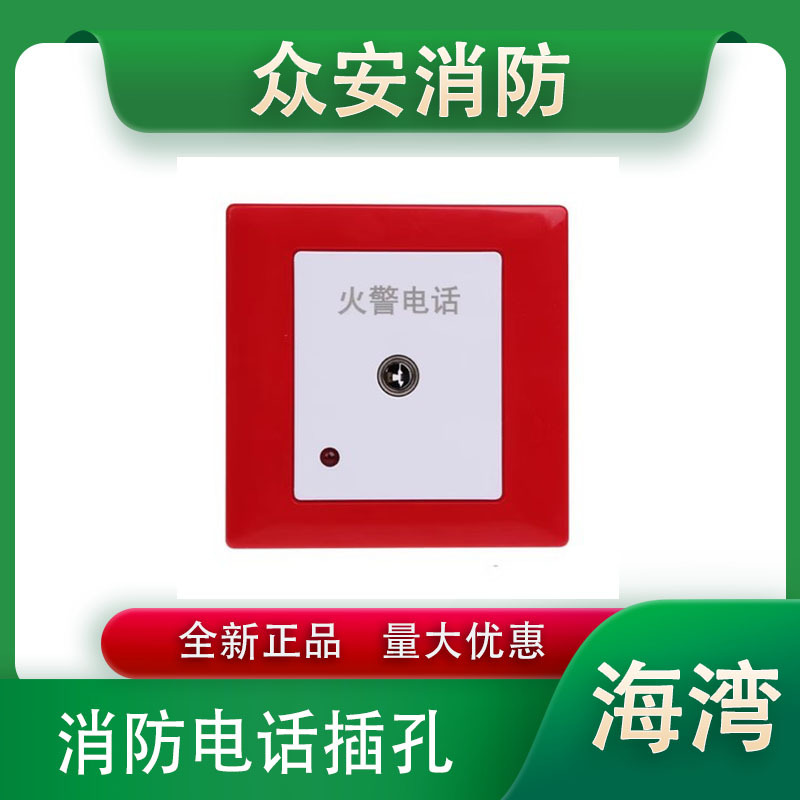

海湾GST-LD-8312消防电话插孔安装使用说明书

4.1 特点

GST-LD-8312 型消防电话插孔是非编码设备，主要用于将手提消防电话分机连入消防电话系统。消防电话插孔需通过GST-LD-8304消防电话接口接入消防电话系统，不能直接接入消防电话总线。多个消防电话插孔可并连使用，接线方便、灵活。每只消防电话接口最多可连接100 只消防电话插孔。

4.2 主要技术指标

（1）线制：采用无极性两线制

（2）使用环境：

温度：-10℃～+55℃

相对湿度≤95%，不结露

（3）外形尺寸：

86mm×86mm×48mm

4.3 结构特征、安装与布线

GST-LD-8312 型消防电话插孔外形尺寸及结构示意图如图6-7：

电话插孔安装采用进线管预埋装方式，取下电话插孔的红色盖板，用螺钉或自攻螺钉将电话插孔安装在86H50 型预埋盒上，安装孔距为60mm，安装好红色盖板，安装方式如图6- 8 所示：

电话插孔对外端子示意图如图6-9 所示：

其中：

TL1、TL2：消防电话线，与GST-LD-8304 连接的端子。端子XT1 电话线输入端，端子XT2 电话线输出端，接下一个电话插孔，最末端电话插孔XT2 接线端子接4.7kΩ终端电阻

布线要求：TL1、TL2 采用截面积≥1.0mm2 的阻燃RVVP 屏蔽线。

4.4 应用方法

参见GST-LD-8304 消防电话接口的系统接线图（见图6-11）。
