一，BC80智能系统电源分三种：
| 名 称 | 型 号 | 输 出 | 应 用 | 安装说明 |
| 壁挂电源 | BCB8001 | 28VDC/8A | 壁挂式控制器 | 安装在壁挂控制器内部 |
| 上柜电源 | BCB8002 | 28VDC/20A | 上柜式控制器 | 安装在琴台（控制柜）上， 占 3U 面板 |
| 上柜电源 | BCB8003 | 28VDC/30A | 上柜式控制器 | 安装在琴台（控制柜）上， 占 3U 面板 |

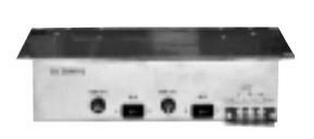

二，电源的外形和尺寸：
三，电源的参数
项目 | BCB8001 | BCB8002 | BCB8003 |
| 输入电压 | AC220V 50HZ 187~240V 有效 | AC220V 50HZ 187~240V 有效 | AC220V 50HZ 187~240V 有效 |
| 输出负载（主电工作） | DC20~28V/8A | DC20~28V/20A | DC20~28V/30A |
| 输出电压（仅备电工作） | DC24V | DC24V | DC24V |
| 工作温度 | -10~50℃ | -10~50℃ | -10~50℃ |
| 工作湿度 | 相对湿度≤95% | 相对湿度≤95% | 相对湿度≤95% |
| 输出过流保护 | 输出≥8.0*110% | 输出≥20.0*110% | 输出≥30.0*110% |
| 输出短路保护 | 输出≤1.0Ω | 输出≤1.0Ω | 输出≤1.0Ω |
| 备电欠压保护 | 电压<20.0V | 电压<20.0V | 电压<20.0V |
| 工作寿命 | 达到 10 万小时 | 达到 10 万小时 | 达到 10 万小时 |
| 匹配电池型号 | CB12250(12V/25AH), CB12380(12V/38AH), DJW12V/24AH, DJW12V/38AH, NP12V/24AH, NP12V/38AH | CB12170(12V/17AH), CB12250(12V/25AH), CB12380(12V/38AH), DJW12V/24AH, DJW12V/38AH, NP12V/24AH, NP12V/38AH | CB12170(12V/17AH), CB12250(12V/25AH), CB12380(12V/38AH), DJW12V/24AH, DJW12V/38AH, NP12V/24AH, NP12V/38AH |
四，电源系统的管理
BCB8002/3 是把来自不同电网的两路 AC220V 互投，输出一路可靠的 AC220V 供消防系统使用。
当两路交流电都出现故障时，备用电池自动投入供电。
BCB8002/3 可以提供 DC20~28V 电源。
BCB8002/3 电源自动对备用电池实施监控，充电。
BCB8002/3 电源为上柜式电源，占 3U 面板。
五，电源的选择
上柜式电源有 20A 和 30A 负载能力二种型号。
所选电源的负载能力 X≥1.3B;电池容量 Y≥(A*8+B*0.5)*1.2。例如：某工程的**静态电流为：5.00A，
**动态电流为：12.00A，即可知道 20A 的电源，56AH 的电池是合适的。
六，
| 序号 | 设备名称 | 设备型号 | 数量 | 静态电流(mA) | 动作电流(mA) |
| 1 | 光电感烟 | BDS051 | 1.00 | 3.00 | |
| 2 | 电子感温 | BDS031 | 1.00 | 3.00 | |
| 3 | 非编址感烟 | OP520 | 0.05 | 1.50 | |
| 4 | 非编址感温 | HI520 | 0.10 | 1.50 | |
| 5 | 输入模块 | BDS132 | 1.00 | 3.00 | |
| 6 | 输出模块 | BDS221 | 1.00 | 3.00 | |
| 7 | 隔离模块 | BDS152 | 0.00 | 0.00 | |
| 8 | 非编址模块 | BDS161 | 4.00 | 16.00 | |
| 9 | 手动报警按钮 | BDS121 | 1.00 | 3.00 | |
| 10 | 消火拴按钮 | BDS122 | 1.00 | 3.00 | |
| 11 | 声光报警器 | ZA2112A | 1.00 | 150.00 | |
| 12 | 显示盘 | BDS331 | 6.00 | 60.00 | |
| 13 | 释放灯 | ZA2113 | 1.00 | 55.00 | |
| 14 | 广播盘 | ZA2721A | 250.00 | 500.00 | |
| 15 | 功率放大器 | ZA2731 | 3000.00 | 6250.00 | |
| 16 | 功率放大器 | ZA2731A | 1500.00 | 3000.00 | |
| 17 | 功率放大器 | ZA2732 | 600.00 | 1200.00 | |
| 18 | 音箱 | ZA2724 | 10.00 | 25.00 | |
| 19 | 讯响器 | ZA2111 | 25.00 | 55.00 | |
| 20 | 火警电话盘 | ZA2711B | 1000.00 | 2000.00 | |
| 21 | 火警电话盘 | ZA2715/50 | 180.00 | 350.00 | |
| 22 | 火警电话盘 | ZA5711A | 250.00 | 500.00 | |
| 23 | 主板及 CPU | BC8002 | 300.00 | 460.00 | |
| 24 | BDS 回路卡 | BCM8001 | 115.00 | 115.00 | |
| 25 | 8 路联动盘 | BT8011 | 90.00 | 730.00 | |
| 26 | 16 路联动盘 | BT8012 | 90.00 | 1370.00 | |
| 27 | 打印机 | BT8012 | 5.00 | 180.00 | |
| **总电流（A) | A | B | |||
品牌
西门子
型号
BCB8001/2/3
名称
消防电源盘
