注意：该型号产品已经停产，其替代产品为HJ-1757B/B。

一、HJ-1757A/B消防广播通讯控制器概述

　　HJ-1757A/B消防应急广播系统是火灾逃生疏散和灭火指挥的重要设备，在整个消防控制管理系统中起着极其重要作用。在火灾发生时，应急广播信号通过音源设备发出，经过功率放大后，由编码输出控制模块切换到广播指定区域的音箱实现应急广播。HJ-1757A是总线制消防应急广播系统，完全满足GB16806-2006《消防联动控制系统》要求，系统主要由主机端设备：广播主机、火灾报警控制器（联动型）等，及现场设备：广播切换模块、音箱构成。

二、HJ-1757A/B消防广播通讯控制器主要设备

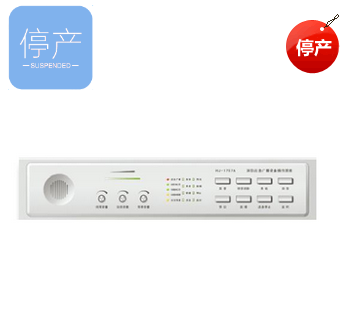

HJ-1757A消防广播主机

HJ-1757A/B消防广播主机

HJ-1757A消防应急广播系统的现场设备：

HJ-1825型输入输出模块

YB-2608、YB-525型吸顶式音箱，BGY-3型壁挂式音箱

三、HJ-1757A/B消防广播通讯控制器主要技术指标

1、现场设备容量

YB-2608、YB-525型吸顶式音箱，BGY-3型壁挂式音箱额定功率为3W。

每个HJ-1825型输入输出模块最多可配接50个YXG3-3/YXJ3-4A型音箱。

2、HJ-1757A消防应急广播系统的主机端设备容量

HJ-1757A消防应急广播系统输出功率分别为120W、250及500W。

四、HJ-1757A/B消防广播通讯控制器技术参数

　　HJ-1757A-SW120G/250G(500G)型广播主机、音箱、输入输出模块等设备共同组成消防应急广播系统。同时它也可与消防控制器相连接,一起完成消防联动控制。在作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。

（1）工作电压：AC220V±10%

（2）额定输出功率：120W/250W(500W)

（3）额定输出电压：120V

（4）电子录放音：60分钟

（5）频率范围：80HZ~16KHZ

（6）使用环境：

　　温度：-10℃～+50℃

　　相对湿度≤95%，不结露

**负载：主机**输出功率150W/280W(550W)

五、HJ-1757A/B消防广播通讯控制器系统应用方法

　　HJ-1757A消防广播主机是HJ-1757A消防应急广播系统的重要组成部分，它与相应的广播终端设备等配合，实现消防现场的应急广播功能。主机采用AC220V供电。HJ-1757A消防广播主机与HJ-1757A/B型消防广播主机功能相同，但安装方式不同，HJ-1757A消防广播主机为入柜式安装，HJ-1757A/B消防广播主机为入壁挂式安装。按照不同的要求HJ-1757A消防广播系统可以分为120W、250W、500W三种。

　　布线要求：无极性信号二总线采用阻燃RVS双绞线，截面积≥1.0mm2，DC24V电源二总线采用阻燃BV线，截面积≥1.5mm2，正常广播线、消防广播线、及放音设备的连接线、均采用阻燃RV线，截面积≥1.0mm2。

　　HJ-1825型输入输出模块用于HJ-1757A消防应急广播系统中正常广播和消防广播间的切换。每只HJ-1825型输入输出模块用于联动控制一个楼层（或防火分区）的消防广播，利用其继电器两对常开常闭转换触点实现背景音乐与消防应急广播之间的切换。
