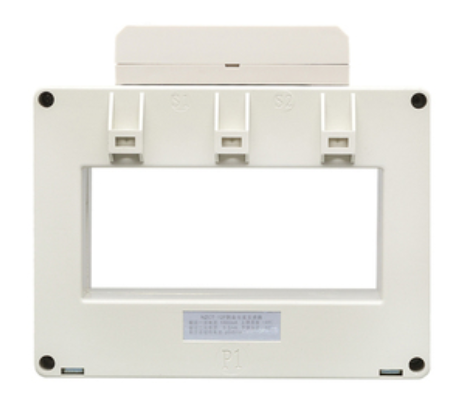

海湾DH-GSTN5100剩余电流式电气火灾监控探测器(铜排方孔)

一，概述

DH-GSTN5100 系列剩余电流式电气火灾监控探测器(以下简称探测器)均为一体式单路探测器，包含闭口圆孔型和闭口方孔型共 9 种规格（见表 2.1），与本公司的 GST-DH9000 系列电气火灾监控设备等构成电气火灾监控报警系统，适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流的实时监测。

　　　　　　　　　　　　表 2.1   DH-GSTN5100 系列剩余电流式电气火灾监控探测器各规格产品列表

二，特点：

1、一体式，占用空间小；仅外接总线即可工作；装调布线简便。

2、探测器检测低压配电线路中的剩余电流，可系统查询当前剩余电流值。

3、报警设定值可以从 50m A 到 1000m A 间设置，设置精度为 1m A。

4、通过电子编码器和电气火灾监控设备都可以实现地址编码和报警剩余电流值的设置，简便。

5、探测器通讯采用专利数字化技术和电子编码技术，报警响应快。

三，产品规格

（1） 工作电压：总线 24V，无极性

（2） 工作电流<DC3m A

（3） 剩余电流报警设定值：

DH-GSTN5100/3/5/7：50m A~1000m A   调节精度 1m A

DH-GSTN5100/9/11/12F：200m A~1000m A   调节精度 1m A

DH-GSTN5100/22F/40F/50F：300m A~1000m A   调节精度 1m A

（4） 主回路：电流 0A~2000A 多种规格可选，电压＜AC660V

（5） 报警响应时间≤30s；

（6） 使用环境： 温度：-10℃~+40℃    相对湿度≤95%，不凝露

（7） 外壳防护等级：IP30

（8） 总线通信地址采用电子编码器编码方式，占 1 个编码点（1~242）

（9） 壳体材料和颜色：ABS，象牙白

（10）外形尺寸：参见表 2.2

（11）安装孔距：参见表 2.2

（12）执行标准：GB 14287.2-2014

四，结构特征

闭口方孔型探测器外形示意图如图 2.2、图 2.3和图 2.4 所示，所示参数见表 2.2：

　　　　　　　　　　　　　　　　　　　　　　　　　　表 2.2   探测器参数表

五，安装

安装前应首先检查外壳是否完好无损，标识是否齐全。

闭口圆孔型探测器安装过程分解图如图 2.5 所示，M、N 的值见表 2.2 所示。

探测器安装步骤分解：

**步：在安装衬板上打孔。

先将配电箱安装衬板按规格尺寸打 4 个（DH-GSTN5100/40F 产品打 8 个）Φ6 通孔（也可直接打M5 螺纹孔），DH-GSTN5100/50F 产品打 8 个Φ8.5 通孔（也可直接打 M8 螺纹孔）。

第二步：安装固定支架。

用配套螺钉将固定支架固定在探测器上。

第三步：安装探测器。

将固定在探测器上的固定支架的固定孔，对准衬板所打Φ6（或Φ8.5）通孔，压紧固定支架与衬板，将螺钉组件 M5×16（或 M8×16）拧入，在衬板背部采用螺母拧紧（如果衬板上为螺纹孔，可直接用螺钉紧固）。

注意：探测器的安装应满足相应安装规范的要求，并保证探测器外壳完好无损，遇到异常现象请及时通知安装方进行处理。严禁带电开盖进行现场维修。

六，探测器接线端子

探测器接线端子如图 2.9 所示，具体接线说明如表 2.3。

探测器接线端子说明

Z1、Z2   与监控设备的总线连接，无极性   　 通信接口，工作电源输入端

七，布线要求：总线采用阻燃双绞线，导体截面积在 1.0 mm2~2.5 mm2之间。
