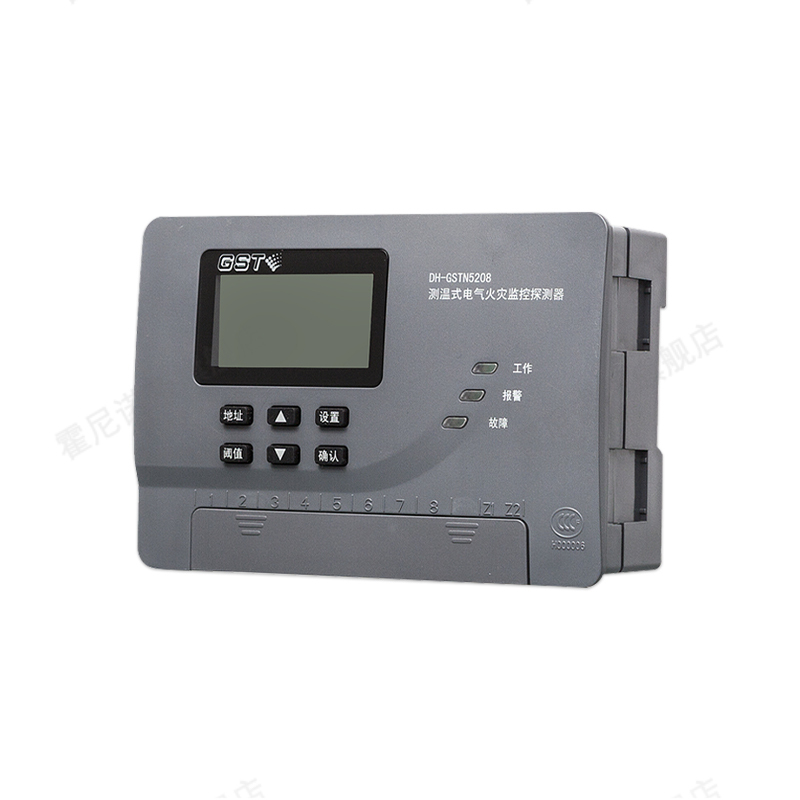

DH-GSTN5208 测温式电气火灾监控探测器（多点测温）
一，概述
DH-GSTN5208 测温式电气火灾监控探测器(以下简称探测器)用于监测配电箱/柜内部温度以及断路器端子连接导线温度、电缆接驳处的温度等，并能对异常高温及时报警；探测器最多可同时接 8路测温传感器，监测 8 个点的温度。
探测器仅与本公司的 GST-DH9000 系列电气火灾监控设备等配接构成电气火灾监控系统；探测器由通信总线供电、无需另接 220V 或 24V 电源，简单方便。
探测器由信号处理单元和测温传感器两部分构成，其中信号处理单元可螺钉安装也可导轨安装，且加装转换端子后也实现面板嵌入式安装；而测温传感器采用表面安装方式，可用尼龙捆扎带将传感器金属头固定在探测点。
二，产品规格：
（1） 工作电压：总线 24V，无极性
（2） 工作电流≤DC3m A
（3） 额定报警温度：45℃~140℃，调节精度 1℃
（4） 总线接口：24V，无极性
（5） 报警响应时间≤40s；
（6） 使用环境：
温度：-10℃~+40℃ 相对湿度≤95%，不结露
（7） 编码方式：电子编码器编码
（8） 外壳防护等级：IP30
（9） 外形尺寸：144mm×96mm×47mm
（10） 执行标准：GB 14287.3-2014
三，结构与安装
探测器外形示意图如图 2.41 所示.
探测器安装过程分解图如图 2.42、图 2.43 和图 2.44 所示
信号处理单元的壁挂式螺钉固定安装过程：
**步：按图 2 间距在配电箱安装衬板上打 3 个Φ3.5 通孔；
第二步：将温度传感器接在信号处理单元端子上；
第三步：用三颗 ST4.2×9.5 的自攻钉固定信号处理单元。
信号处理单元导轨安装方式安装过程：
**步：安装 35mm 标准导轨，将导轨安装在配电箱安装衬板或配电柜横（或立）梁上。
第二步：将温度传感器接在信号处理单元端子上；
第三步：将信号处理单元卡上导轨。
信号处理单元面板安装方式安装过程：
**步：在安装位置上先加工一个长方孔（138mm×92mm）；
第二步：将探测器从前方装入，再从安装面板后方用 4 个固定片将其固定。
第三步：将温度传感器接在信号处理单元上；
注意：此产品应用在强电环境下，安装时施工人员需注意安全，佩戴绝缘装备，以防触电。
探测器温度传感器安装如图 2.39 所示
四，接线
探测器壁挂安装和导轨安装接线端子如图 2.45 所示，面板安装接线端子如图 2.46 所示，具体接线说明如表 2.13
图 2.46 探测器面板安装接线端子示意图
表 2.13 探测器接线端子说明
| 端子 | 连接方式 | 功能 |
| Z1，Z2 | 无极性，接电气火灾监控设备的总线 | 通信，总线供电 |
| 1-8 | 接8路温度传感器。每路两线，无极性 | 采集温度传感器的信号 |
五，布线要求
总线：采用阻燃双绞线，截面积不小于1.0 mm2。
温度传感器电缆线：传感器自带3米线、无需另接线；布线时应尽量避开大电流功率母线、大功率变压器及电抗器等强磁场元器件，并与箱体内所有其它金属部件（含箱体外壳）绝缘。
