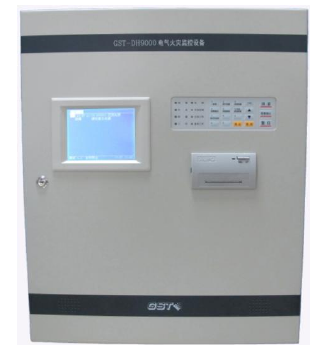

海湾GST-DH9000电气火灾监控设备(壁挂式)

一，产品规格

（1）液晶屏规格：320×240 点，5.7 寸单色液晶。

（2）电气火灾监控设备容量：** 4 路总线，每路总线可带 128 个电气火灾探测器，512 点。

（3）线制：电气火灾监控设备与剩余电流式电气火灾监控探测器采用无极性信号二总线连接。

（4）使用环境：

温度：0℃~+40℃    相对湿度≤95% ，不结露

（5）电源：

主电：交流 220V    电压变化范围 ＋10%~－15%。

备电：DC24V 密封铅酸蓄电池。

（6）功耗：** 80W

（7）外形尺寸：500mm×170.5mm×600mm

二，结构与安装

三，接线

电气火灾监控设备外接端子说明如图 2.52 所示。

图 2.52   对外接线端子图

L、G、N：交流 220V 接线端子及交流接地端子；   ZN-1、ZN-2（N：回路号）：探测器总线（无极性）；

O1、O2：报警信号输出，常开触点，报警时闭合，触点容量 DC24V/1A；

RXD、TXD、GND：标准 RS232 接口，连接 CRT 系统的接线端子；

A、B：标准 RS485 接口，电气火灾监控设备联网的通讯总线端子。

四，布线要求

探测器总线接口：采用 ZR-RVS 双绞线，截面积不小于 1.0 mm2；长度小于 1500 米；

报警信号输出接口：采用 ZR-BV 线，截面积不小于 1.0 mm2；

RS232 接口：随主机提供，长度小于 15m；

电气火灾监控设备联网 485 接口：采用 ZR-RVVPS 双绞线，截面积不小于 1.0 mm2；长度小于1000米
