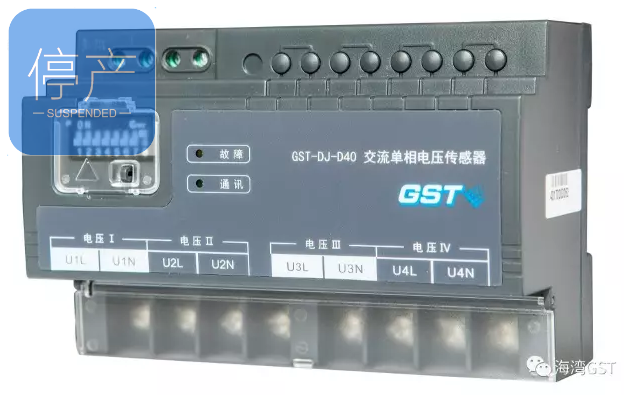

海湾GST-DJ-D40交流单相电压传感器

一，功能特点

交流单相电压传感器能够采集四路被监测设备电源的电压值，也可以根据实际需要只采集某一路或某几路被监测设备电源的电压值，并通过总线通讯上传到监控器，监控器可以指示相应的电源故障类型，并发出声光故障信号。

二，技术参数

额定工作电压：DC 24V

工作电压范围：DC 12V-28V

静态功耗: 50m W

电压输入范围：AC20-400V

测量精度：3%

通讯：二总线通讯协议

有效通讯距离：1500m

安装方式：导轨式安装

工作温度范围：-40°C～55°C

储存温度范围：-45°C～85°C

相对湿度、温度：20°C以下湿度90%不结露

防护等级：IP30

产品符合：GB 28184-2011

三，海湾GST-DJ-D40交流单相电压传感器接线端子说明

四，传感器和消防电源状态监控器连线方式和布线

五，海湾GST-DJ-D40交流单相电压传感器安装示意图：

六，指示显示及操作

传感器有通讯指示灯(绿色)和故障指示灯 （黄色）。通讯指示灯闪烁则指示传感器在进行通讯，故障指示灯闪烁则指示传感器所监测的设备电源出现故障。复位按键用于传感器的系统复位。

●   通讯设置

通讯设置是通过面板上的八位设置开关来实现的，其具体意义如下：

2 - 8位：通讯地址，2是高位，8是低位（置于ON位为1）。

修改通讯地址后，需重新上电，新的地址才能生效！

1位：工厂模式

●   地址拨码设置，如图 1-13 所示：
