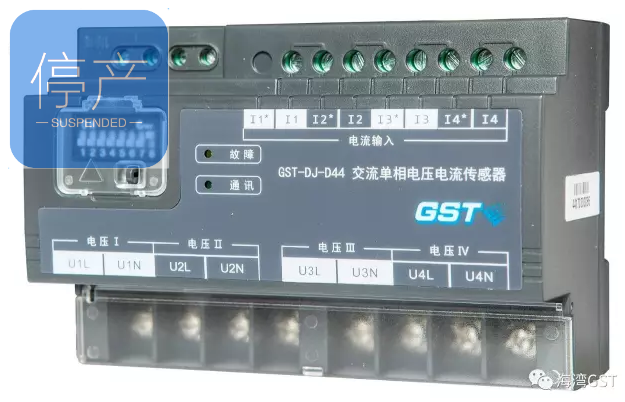

海湾GST-DJ-D44交流单相电压电流传感器

一，功能特点

交流单相电压电流传感器能够同时采集被监测设备电源的四路电压、四路电流值，也可以根据实际需要只采集某一路或某几路被监测设备电源的电压、电流值，并通过总线通讯上传到监控器，监控器可以指示电源故障类型，并发出声光故障信号。

二，技术参数

额定工作电压： DC 24V

工作电压范围： DC 12V-28V

静态功耗：     50m W

电压输入范围： AC 20-400V

电流输入范围： AC 0A-5A

测量精度：    3%

通讯：     二总线通讯协议

有效通讯距离： 1500m

安装方式：    导轨式安装

工作温度范围： - 40°C～55°C

储存温度范围： - 45°C～85°C

相对湿度、温度：20°C以下湿度90%不结露

防护等级：     IP30

产品符合：     GB28184-2011

三，接线端子图

四，传感器和消防电源状态监控器连线方式和布线

五，海湾GST-DJ-D40交流单相电压传感器安装示意图：

六，指示显示及操作

传感器有通讯指示灯(绿色)和故障指示灯 （黄色）。通讯指示灯闪烁则指示传感器在进行通讯，故障指示灯闪烁则指示传感器所监测的设备电源出现故障。复位按键用于传感器的系统复位。

●   通讯设置

通讯设置是通过面板上的八位设置开关来实现的，其具体意义如下：

2 - 8位：通讯地址，2是高位，8是低位（置于ON位为1）。

修改通讯地址后，需重新上电，新的地址才能生效！

1位：工厂模式

●   地址拨码设置，如图 1-13 所示：
