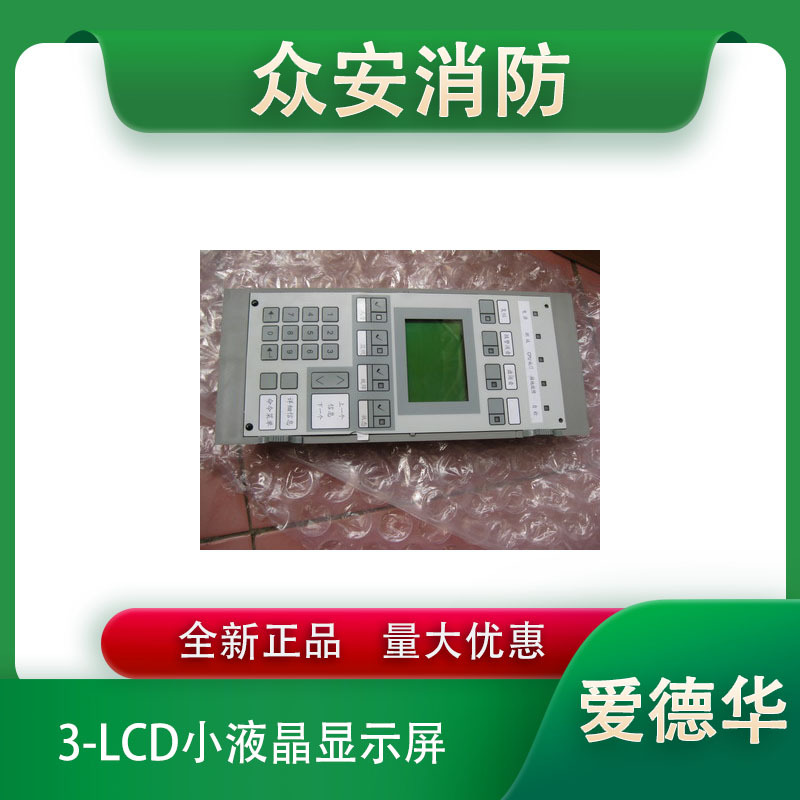

爱德华3-LCD显示和操作界面模板
一，特点：
3-LCD 是用户显示和操作界面模板，直接安装在 3--CPU 模板上，位于机箱内最上层部位。网络上全部 64 个节点只需安装一块 3-LCD。外形见图 B-5。机械安装见图 B-6。它包括如下部分：
1、LCD 液晶显示屏：168 个字符的容量，带有节能型背景照明灯。自动显示最初和最终报警。
2、状态指示器： 指示交流电源、测试模式、CPU、接地以及探测器连接的当前状态。
3、事件队列：提供 4 个独立的事件队列，每个队列包括 500 条事件。一个报警队列，一个检测队列，一个故障队列，一个监视队列。每个队列都有一个黄色 LED灯作为事件指示，任一个事件均被自动分类并存储在上述四种队列之一中。在得到确认前 LED 一直保持闪烁，在所有事件被确认后 LED 才停止闪烁，保持亮起。
4、命令菜单：用户按下按钮可调出命令菜单，这些命令包括：状态、使能、关掉、激活(启动)、复位(停止)、控制输出、报告和编程。当然需要用户输入一个正确的密码。
5、扩展信息显示：按下“扩展信息”开关，系统列表显示激活区域内设备的详细信息。当多个设备激活时，可按下前/后按钮滚动显示。
3-LCD 是爱德华（Edwards）EST3/EST3X 系统的标准小尺寸图形液晶显示模块，用于本地 / 远程显示消防报警、故障、监管等事件信息。
二、核心显示参数
型号：3-LCD
显示类型：背光高对比度超扭曲图形 LCD（Super-twist）
分辨率：128×64 像素
字符规格：8 行 × 21 字符，总计 168 字符
背光：LED 背光，高对比度，强光下可视
语言支持：英文、法文、西班牙文、俄文
事件队列：自动排序显示报警、监管、故障、监控事件
显示模式：免提显示首警与最高优先级末事件
三、电气与环境参数
供电：24 VDC（EST3 控制器背板供电）
待机电流：约 40 mA @ 24 VDC
报警电流：约 42 mA @ 24 VDC
工作温度：0°C ～ +50°C
存储温度：-20°C ～ +70°C
相对湿度：5% ～ 95%（无凝露）
四、机械与安装
尺寸：约 178 mm（高）× 152 mm（宽）× 38 mm（深）
重量：约 0.18 kg（0.40 lbs）
材质：钢 / 铝框架，黑色面板
安装：面板嵌入式安装，适配 EST3 控制器与远程 annunciator 机箱
接口：通过 EST3 专用总线与控制器通信
五、控制与功能
标配按键与 LED：
复位（Reset）开关 + LED
报警消音（Alarm Silence）开关 + LED
面板消音（Panel Silence）开关 + LED
演习（Drill）开关 + LED
事件路由：支持事件定向显示到指定 3-LCD 模块
优先级显示：始终置顶最高优先级事件
兼容性：与 EST3、EST3X 全系列控制器兼容
六、认证标准
UL 864、ULC S527
EN 54-2、EN 54-4、EN 54-16
CE 认证
