爱德华3-BPS/M-230-E辅助开关电源及其监视模板

一、核心电气参数

交流输入：230 VAC，±10%/-15%，2.0 A，50 Hz

直流总输出：24 VDC，** 7.0 A（内部 + 辅助总容量）

内部总线输出：24 VDC，为 EST3 控制器背板模块供电

辅助直流输出：2 路独立 24 VDC，每路** 3.5 A；具备接地故障与短路监控，为功率限制型输出

电池充电：双速率恒流充电，带自动温度补偿；**支持 17 Ah 蓄电池组

备用电池：电压过低时自动切断，防止深度放电与系统数据丢失

二、结构与组成

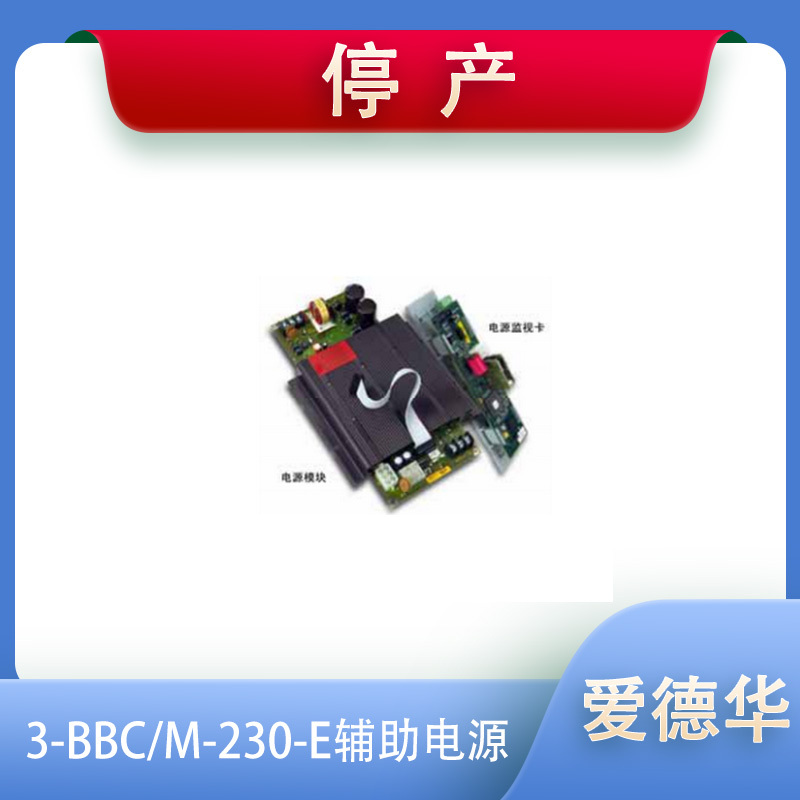

由三部分构成：3-PSMON 电源监控模块（安装于导轨）、3-PPS 散热组件（安装于机箱后部）、交流配电组件

交流输入与电池连接端子位于散热组件，与控制器低功率接线区分离

监控模块提供辅助电源接线端子，便于外部设备取电

三、环境与物理

工作温度：-5°C ～ +40°C（23°F ～ 104°F）

相对湿度：≤93%，无凝露

安装方式：导轨式安装，适配 EST3 系列控制器机箱

并联能力：单机箱最多可并联 4 台（1 主 + 3 booster），总输出达 28 A

四、关键功能特性

电池管理

自动负载测试：周期性切断充电器并施加负载，检测电池容量，异常则报故障

短路保护：电池引线短路时，充电器自动禁用并报警，短路排除后自动恢复

电压监控：备用模式下持续监测电压，低于阈值触发故障信号

电源监控与保护

交流掉电 / 欠压时，自动无缝切换至电池供电

输出具备过流、过压、接地故障保护

故障信息上传至 3-CPU，3-LCD 显示地址、故障码与文字描述

系统扩展

支持多电源并联，实现 “共享电源”，**化功率利用率

可搭配 3-BPS/M-230-E booster 电源，扩展系统总输出容量
