一，概述：

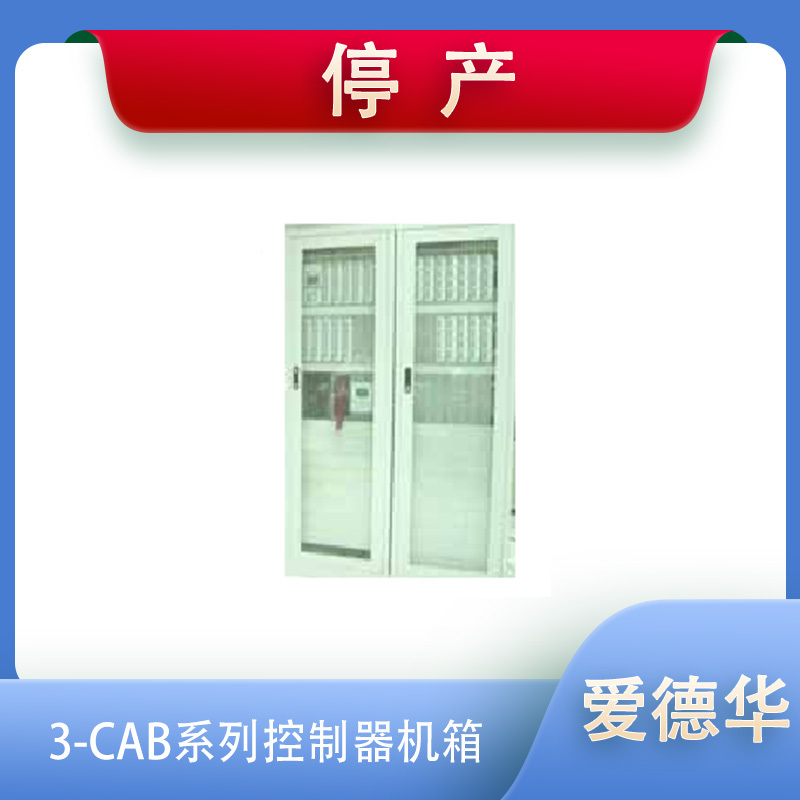

    EST3 系列火灾报警控制器（联动型）有多种型号的机箱供用户选择。标准壁挂式机箱由机箱、机箱内外门（视窗式）及轨道式机架组成，可明装或暗装。一般根据控制器的具体配置及现场实际要求来决定机箱的类型。

型号：3-CAB5

•机箱尺寸：42cm(宽)×61cm(高)×14cm(厚)

•适用于 1000 地址点以下的小系统或区域机

•内置轨道模块机架，5 个轨道模块插槽

•CPU 卡和电源卡占 3 个轨道插槽，另 2 个轨道插槽可安装 2 块单回路控制卡或双回路控制卡

•**安装 4 个回路，500 个探测器地址和 500个模块地址

•箱内可放置 12V/10Ah 蓄电池 2 节

•可单独安装 5 块多线手动联动控制卡

型号：3-CAB7

•尺寸：70cm(宽)×64cm(高)×14cm(厚)

•适用于 2000 地址点以下的中型系统

•可安装 1 个 3-CHAS7 轨道式机架，7个轨道模块插槽

•CPU卡和电源占3 个轨道插槽，另4个轨道插槽可选择安装4块单回路控制卡或双回路控制卡

•**安装8个回路，1000个探测器地址和1000个模块地址

•箱内可放置12V/17Ah蓄电池2节或12V/lOAh蓄电池4节

•可单独安装7块多线手动联动控制卡

型号：3-CAB14

•尺寸:(宽)×96cm(高)×14cm(厚)

•适用于大中型系统和带广播电话系统

•2个轨道式机架位置

•箱内可放置12V/17Ah蓄电池2节或12V/lOAh蓄电池4节

•安装方式一:(有广播电话系统)

•1个3-CHAS7轨道式机架，7个轨道模块插槽，1个广播电话轨道式机架

•CPU卡和电源卡占3个轨道插槽，另4个轨道插槽可选择安装单、双回路控制卡或功放卡、电源卡等

•**安装8个回路，1000个探测器地址和1000个模块地址

安装方式二:(无广播电话系统)

•2个3-CHAS?轨道式机架，14个轨道模块插槽

•CPU卡和电源卡占3个轨道插槽，另11个轨道插槽可选择安装单、双回路控制卡

•**安装10个回路，1250个探测器地址和1250个模块地址

安装方式三:(二台报警控制器)

•2个3-CHAS?轨道式机架，14个轨道模块插槽

•每个3-CHAS?轨道式机架安装一套CPU卡和电源卡占3个轨道插槽，另4个轨道插槽可选择安装单、双回路控制卡

•**安装16个回路，2000个探测器地址和2000个模块地址

安装方式四:

•可单独安装14块多线手动联动控制卡

型号:3-CAB21

•尺寸:70cm(宽)X 127cm(高)X 14cm

•适用于大型系统和带广播电话系统

•3个轨道式机架位置

•箱内可放置12V/17Ah蓄电池2节或12V/lOAh蓄电池4节

安装方式一:(有广播电话系统)

•2个3-CHAS7轨道式机架，14个轨道 模块插槽，1个广播电话轨道式机架

•CPU卡和电源卡占3个轨道插槽，另4个轨道插槽可选择安装单、双回路控制卡或功放卡、电源卡等

•**安装10个回路，1250个探测器地址和1250个模块地址

安装方式二: (有广播电话系统、二台控制器)

•2个3-CHAS7轨道式机架，14个轨道模块插槽，1个广播电话轨道式机架

•每个3-CHAS?轨道式机架安装一套CPU卡和电源卡占3个轨道插槽，另4个轨道插槽可

选择安装单、双回路控制卡或功放卡、电源卡等

•**安装16个回路，2000个探测器地址和2000个模块地址

安装方式三:(无广播电话系统、三台报警控制器)

•3个3-CHAS?轨道式机架，21个轨道模块插槽

•每个3-CHAS?轨道式机架安装一套CPU卡和电源卡占3个轨道插槽，另4个轨道插槽可选择安装单、双回路控制卡(一台蓄电池需外接)

•**安装24个回路，3000个探测器地址和3000个模块地址

安装方式四:

•可单独安装21块多线手动联动控制卡

特殊非标安装(立式机柜、琴台式机柜)

　　爱德华公司的EST3火灾报警控制器(联动型)，其内部所有设备均被安装在一个标准轨道式机架上，标准19”立式机柜内或琴台式机柜内该轨道式机架可直接安装在。各轨道式机架之问通过EST3专用电缆连接。也可安装在根据用户特殊要求定制的机箱内。

　　如有特殊要求，请与爱德华公司技术人员联系。

特别说明：

3-CAB 系列机箱是 EST3 机系列机箱。它可分为带显示和控制的机箱，和不带显示和控制的机箱。见下表：
