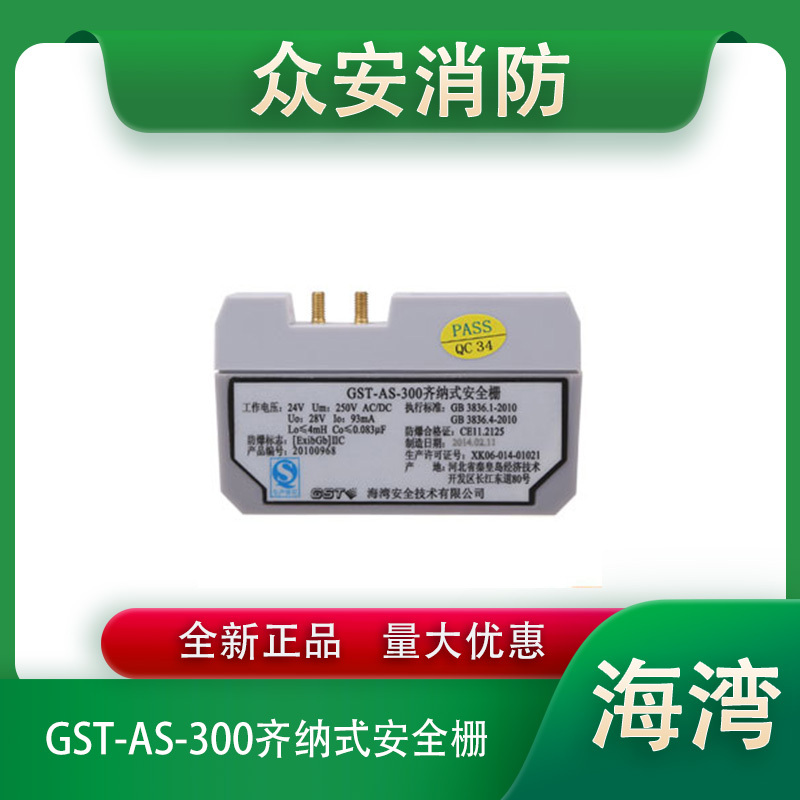

海湾GST-AS-300齐纳安全柵

一、特点:

GST-AS-300齐纳式安全栅为本安型产品的关联设备，通过限制进入到爆炸性环境的能量而起到安全保护作用。安全栅为双极性安全栅，用于无极性二线制信号连接。外形美观、大方，具有较强的抗干扰性能和防护性能，采用防雷设计，避免由于雷击造成损坏。安全栅与我公司生产的本安型探测器、报警按钮等产品配套使用，应用于现代工业的自动化过程控制，广泛用于石油、化工、医药、船舶等领域。

二、主要技术指标;

(1) 主要参数

工作电压：24V

最高允许电压：Um=250V AC/DC

最高输出电压：U0=28V

**输出电流：I0=93mA

**外部电容：C0=0.083uF

**外部电感：L0=4mH

(2) 端电阻：1-3 端320Ω   2-4端 320Ω

(3) 使用环境

温    度：－20℃～＋40℃

相对湿度：≤95% 不凝露

(4) 外形尺寸：96.9mm×20.9mm×58.4mm

三、结构特征、安装与布线：

GST-AS-300齐纳安全栅的外形结构、安装方法均与GST-AS-200齐纳安全栅相同。

接线端子示意图如图1- 30所示。端子说明见表1- 2。

四、应用方法：

GST-AS-300齐纳安全栅应用方法与GST-AS-200齐纳安全栅相同。
