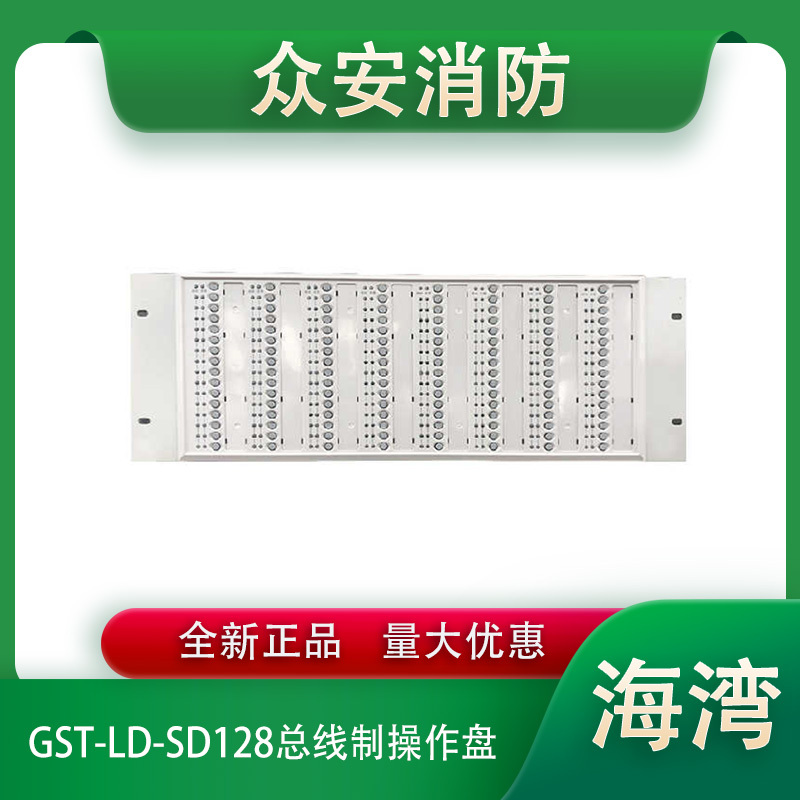

海湾GST-LD-SD128总线制操作盘

一、特点：

    GST-LD-SD128 总线制操作盘是消防控制系统中的辅助设备，为启/停总线设备提供一种便捷的操作方式，主要具有以下特点：

（1） 本操作盘采用模块化结构设计，可与JB-QG-GST5000、JB-QT-GST5000、JB-QG -GST9000、

JB-QT-GST9000 火灾报警控制器（联动型）配合使用，且可根据工程需要灵活配置控制点数。

（2） 本操作盘操作简单、配置灵活，用户可以用一个按键启/停单个总线设备，也可用一个按键启/停一组总线设备。

（3） 本操作盘能够直观的指示出总线设备当前的启动及反馈状态，方便用户查看。

（4） 本操作盘不直接连接总线设备，无需外部接线。

二、主要技术指标：

（1） 容量：每块操作盘有128 个手动按键、128 组指示灯（每组指示灯含1 只启动指示灯、1只反馈指示灯）

（2） 接口：10P 通讯接口，连接回路板，每块回路板最多连接4 块本操作盘

（3） 工作电压：DC5V，电压范围DC4.75V~DC5.25V

（4） 功耗＜2W

（5） 使用环境：

温度：0℃～+40℃

相对湿度≤95%，不凝露

（6） 外形尺寸：484mm×178mm

三、结构特征、安装与布线：

GST-LD-SD128 总线制操作盘由控制板和灯板组成，控制板与灯板之间采用插针方式连接，其面板示意图如图3-21所示：

GST-LD-SD128总线制操作盘外形尺寸图

GST-LD-SD128 总线制操作盘面板灯、键含义如下：

（1） 按键：每路1 只手动按键，用于启/停对应定义的总线设备。

（2） 启动灯：红色，发出命令信号时该灯点亮，如果10s 内未收到反馈信号，该灯闪烁。

（3） 反馈灯：红色，接收到对应的总线设备反馈信号时，该灯点亮。
