一，概述：

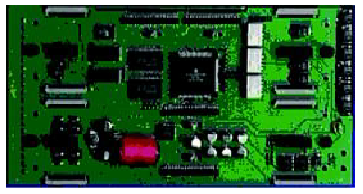

  CPU 是 XLS1000 控制器的核心部件，它监视本系统所有部件的工作状态，自动搜索所有参数，负责通讯，对所有模块下载操作指令和作业软件的数据。

  CPU 模块包括有操作系统和全部运行软件。

二，CPU 模块的通讯管理功能：

（1）箱机内部所有模块、面板、功能卡的通讯。

（2）火警消防网络数据信号，通过专用 RS485网络接口卡与其他XLS1000控制器通讯，通讯速度可达38.4Kbps。

（3）通过外加 RS232 卡完成与外部设备的串行通讯，包括打印机和图形中央 EBI。

（4）数字式 8 通常音响信号控制，通过外加 RS485 网络接口卡，传输 8 通道音响信号，通讯速度 327kbps。

   CPU模块有自检自测功能，能监视接地故障，CP U 卡上有故障追踪指示灯，出现不安全情况，CP U 模块上的故障继电器、报警继电器、监视继电器就会给出一组常开常闭转换接触点的信号输出，用以完成报警和联锁功能，这组接触点的容量是 24VDC 1A。

CPU有内部实时时钟，并安装有看门狗定时监视器。

CPU支持显示和操作面板 LCD。

每个CPU 可以控制 19 个标准模块、卡、面板。

CPU的存储器可以存贮 1000 至 1700 个历史事件。

　　可选通讯卡 RS485 和 RS232 都安装在 CPU 板的背面，每块卡都有两组独立的电路 RS485 或 RS232。当要组成网络时，每个 XLS1000 控制器需选用 1 块 RS485 网络通讯卡，完成网络数据的发送与接收，如果还有数字式 8 通道音响系统，则可以共同使用这快 RS485 网络通讯卡上的另一个口来完成这响工作。RS485 卡的通讯速度其缺省值为数据通道 38.4Kbps,音响通道 327Kbps。可采用 0.8 平方毫米截面积的双绞线，其通讯距离，（允许衰减 14d B）。数据通讯速度是 9.6K，19.2K 和 38.4Kbps，音响通讯速度为 327Kbps。

RS 2 32 卡有两个光电隔离的口，可以连接打印机或一个外部控制中心。

处理器：32 位  RISC

显示和操作：LCD 主面板

安装位置：机箱**及第二模块插槽

集成 RS232 口：用 RJ45 连接 15 米

可选 RS232 口卡 光电隔离，2 个

300，1200，2400，

4800，9600，19200，

38400bps 15 米

可选网络接口卡 任何三个控制器之间 RS485 1524 米
