霍尼韦尔XLS1000主机主操作面板LCD
收藏
￥0.00
收藏
- 产品详情
- 产品参数
- 产品评论

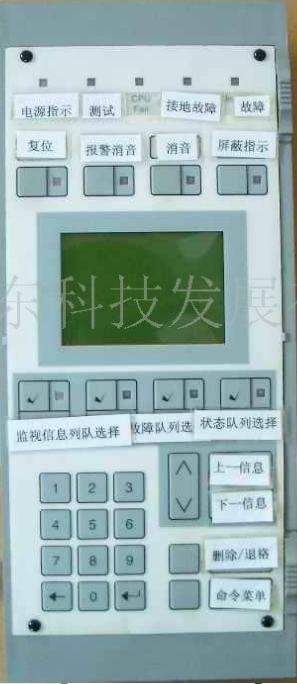

一，概述：
LCD 是安装在 CPU 模块正面的用户操作面板，网络中最少有一台 XLS1000 控制器安装 LCD 面板作为主要操作接口。整个网络虽然只有一块 L CD 面板，就可完成所有控制。
液晶显示屏采用背光方式，共有 8 行，每行 21 个字符，共 168 个字符区。
| Power | 电源 | 绿 灯 |
| Test | 测 试 | 黄 灯 |
| CPU | CPU 故障 | 黄 灯 |
| GND | 接地障碍 | 黄 灯 |
| Disable | 屏蔽设备 | 黄 灯 |
（1）顶部 5 个状态指示灯：
（2）4 个带灯控制开关
复位：按下时，系统进行复位操作，复位时，黄灯闪烁 3 次。快速闪动表示感烟电源下载过程，缓慢闪动表示复位过程。黄灯常亮，表示系统恢复过程，黄灯灭，表示系统复位完毕，处于正常。
| 报警消音： | 按下时，消除设定的全部报警音响， |
| 控制器消音： | 按下时，消除内部蜂鸣器所有声响信号，黄灯常亮。 |
| 疏散： | 按下时，所有疏散音响产生，黄灯常亮。 |
| 第 1 行 | 报警及事故发生时间和状态，称为系统状态窗口。 |
| 第 2，3，4 行 | 当前发生的一个***别事件为当前事件窗黄灯常亮。 |
| 第 5，6，7 行 | 过去发生的一个最高接别事件，称为过去事件窗口。 |
| 第 8 行 | 显示以排列方式列出的 4 种类型事件的总数量，称为类型窗口. |
（3）液晶屏
（4）4 个类型选择开关，可以改变液晶屏第 2 — 4 行窗口内容。按下选择 4 种类型事件，依次为报警，监视，故障，状态。
（5）浏览信息键，用于对 4 种列队信息作回顾观察。
（6）详情键，显示逻辑区域编组内容。
（7）命令菜单键，启动维修命令菜单系统（在 L CD 上可以显示）。
（8）一组数码键
品牌
霍尼韦尔
型号
无
名称
火灾报警配件
