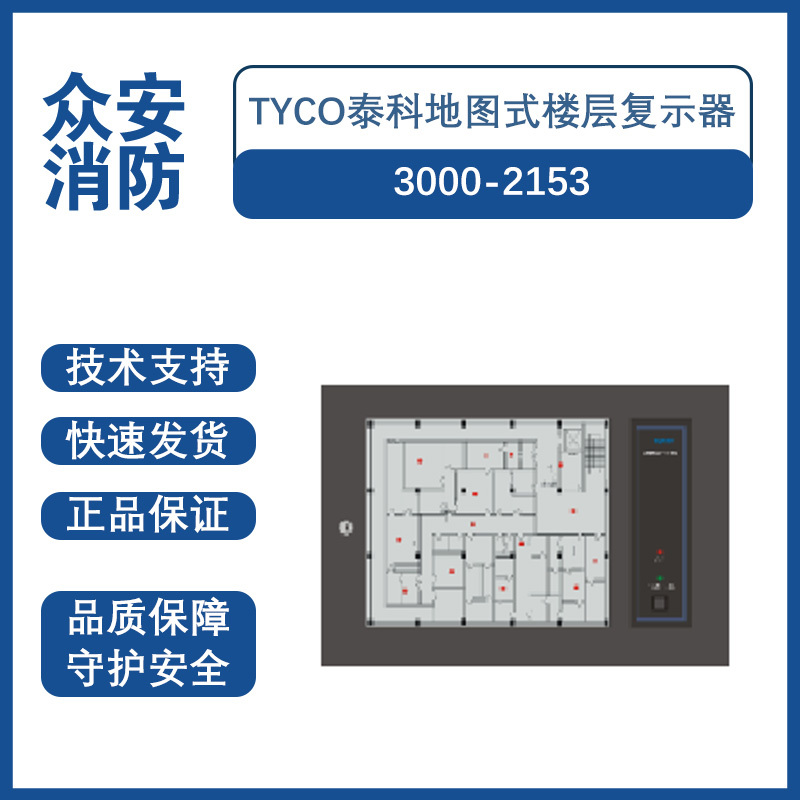

泰科Tyco 3000-2153地图式楼层复示器

一，特点：

地图式楼层复示器的显示面板是该楼层或区域的平面图，火灾后，可直观显示该楼层或区域的具体报警位置。显示点数根据地图的需要有 32 点（2153-32）或 64 点（2153-64）两种可选择，每点可以通过 PC 在线编程定义其重复显示的显示范围，施工方便、显示更直观大方。平面地图可向销售商订制，也可以由用户自制。

二，主要特性与技术指标

¨ 环境温度：0℃～50℃

¨ 环境湿度： 5％～95％ RH， 无凝水

¨ 工作电压: 15～36VDC

¨ 静态电流：≤ 10m A

¨ 报警电流：≤ 150m A（LED 全亮）

¨ 线    制：4 总线制

¨ 通过网络卡的从网络口（RS485）连接在控制机上

¨ 尺寸(高×宽×厚)：206mm × 306mm × 60mm

三，接线与安装

¨2152、2153 的安装尺寸见右图。

¨ 复示器的出线方式均可为后出线、上出线或下出线三种方式，出线孔为直径 20 毫米的敲落孔。

¨  复示器连线推荐使用 1.5 平方毫米的屏蔽双绞线，网络接线的要求应满足网络系统接线的要求，见 2.1.4 节“3000 网络系统”，接线端子图见下图：
