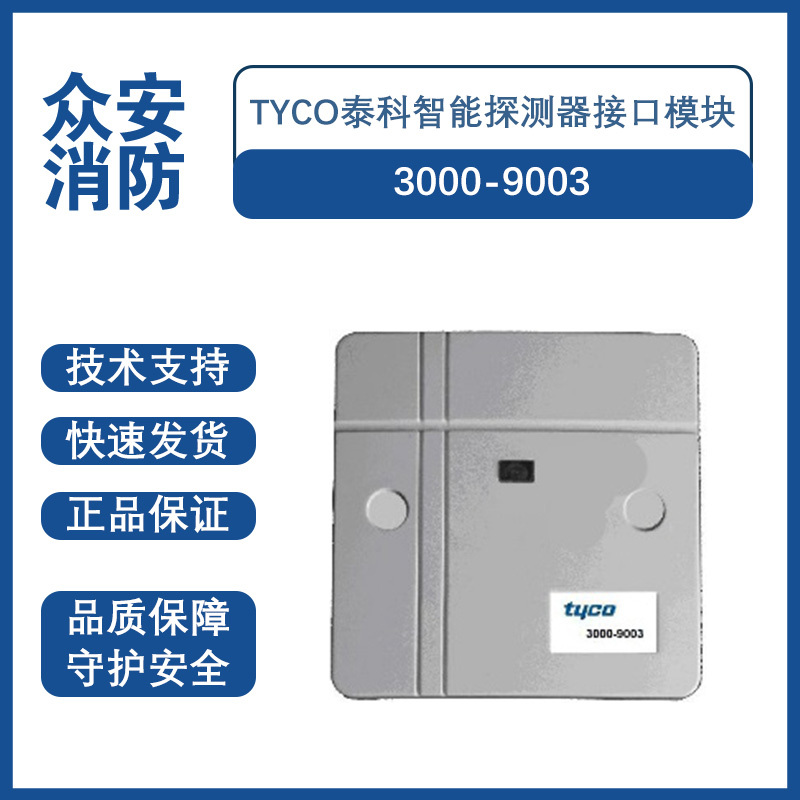

泰科Tyco 3000-9003智能探测器接口模块

一，概述：

用于并联普通探测器，采用 3000-9019 电子编码器进行地址编码。以下简称接口模块。

3000-9001消防联动输入模块用于监视各种非编码消防设备，如水流指示器、消火栓、压力开关、防火阀或其他常开型干触点。接收设备报警和动作回授信号。具有线路监视功能，对末端消防设备的连线可监视其正常、开路、短路等状态。

二，主要特性与技术指标

¨ 环境温度： -10℃～50℃

¨ 环境湿度： 5％～95％ RH， 无凝水

¨ 工作电压: 15～30V

¨ 静态电流：≤ 450 μ A

¨ 报警电流：≤ 2m A

¨ 探测器供电电压:15～35DCV

¨ 内置微型电脑处理器

¨ 噪音滤波，抗干扰力强

¨ 电子编码，可靠性高

¨   探测器供电回路与通讯回路隔离

¨ 探测器由单独电源供电

¨ 尺寸(长×宽×高)：120mm × 82mm × 40mm（含安装底座）

适用于大面积无需报警到点的场所，如停车场、大厅等场所，可选用接口模块使若干普通探测器并联使用。

接口模块在回路总线中占一个模块地址 1-99。

一个接口模块 3000-9003 最多可以连接 25 只常规探测器。

三，安装与接线

智能接口模块采用 86H50 预埋盒安装。

接口模块上 1、2 号两端子与系统的总线连接（注意极性），3、4 号端子接电源总线(注意极性)， 7、8 号端接探测器信号线。使用时注意在信号线最末端的探测器底座上接 3.9K 终端电阻以监视断线故障。
