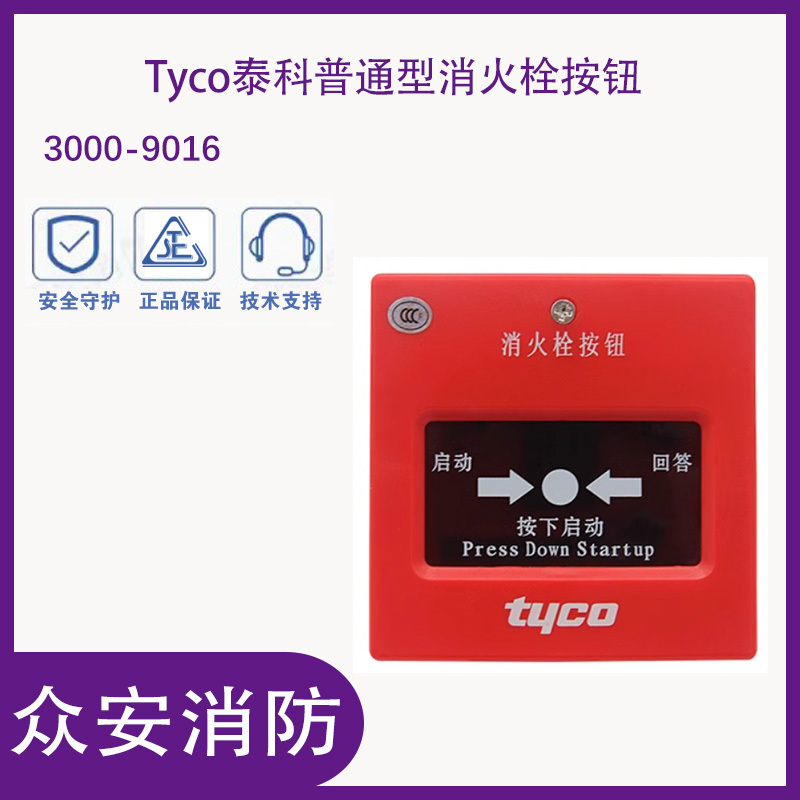

泰科Tyco 3000-9016普通型消火栓按钮

一、TYCO3000-9016普通消火栓按钮产品概述

　　泰科TYCO3000-9016普通消火栓按钮可采用总线和直线两种方式启动消防泵，并可接收水泵反馈信号。通过输入模块将TYCO3000-9016连接在报警总线上。按钮有“启动”和“反馈”两个指示灯，当按下按钮时红色“启动”指示灯变为常亮，并在控制器上显示起泵位置。绿色指示灯为水泵“反馈”指示灯，由水泵启动反馈信号（无源开关信号）点亮。火警后可通过复位钥匙使按钮报警面板复位到正常位置。

二，主要特性与技术指标

¨ 环境温度： -10℃～50℃

¨ 环境湿度： 5％～95％ RH， 无凝水

¨ 工作电压: 15～35V

¨ 报警电流：≤ 10m A

¨ 六线制，可直接启动消防泵

¨ 报警有机玻璃片报警后可通过复位机构复位后重复使用

¨ 尺寸(长×宽×高)：82mm × 70mm × 40mm（含安装底座）

　　采用总线和直线连接两种方式启动消防泵，并可接收水泵反馈信号。按钮有两个指示灯，当按下按钮时红色火警指示灯点亮，并将该信号传送给监视模块，在控制器上显示启泵位置，若系统自动时则该信号自动启动水泵。绿色指示灯为水泵动作指示灯，当现场水泵动作后由水泵反馈信号点亮。

　　一个监视模块所联接的消火栓按钮的数量不受限制，但至监视模块的连线长度不能超过 600 米。

三，安装与接线

9016 可明装也可嵌入式安装，嵌入式安装时采用 86H50 预埋盒安装。安装示意见右中图。

1、2 号两端子接监视模块信号反馈端，3(-)、4(+)两端子接 24V 电源，5 号端子为水泵启动输出端，6 号端子为水泵启动反馈端，系统至水泵的连线为 4 线制。
