泰科Tyco 3000-901声光报警器

一，产品型号

¨3000-9017    智能声光报警器

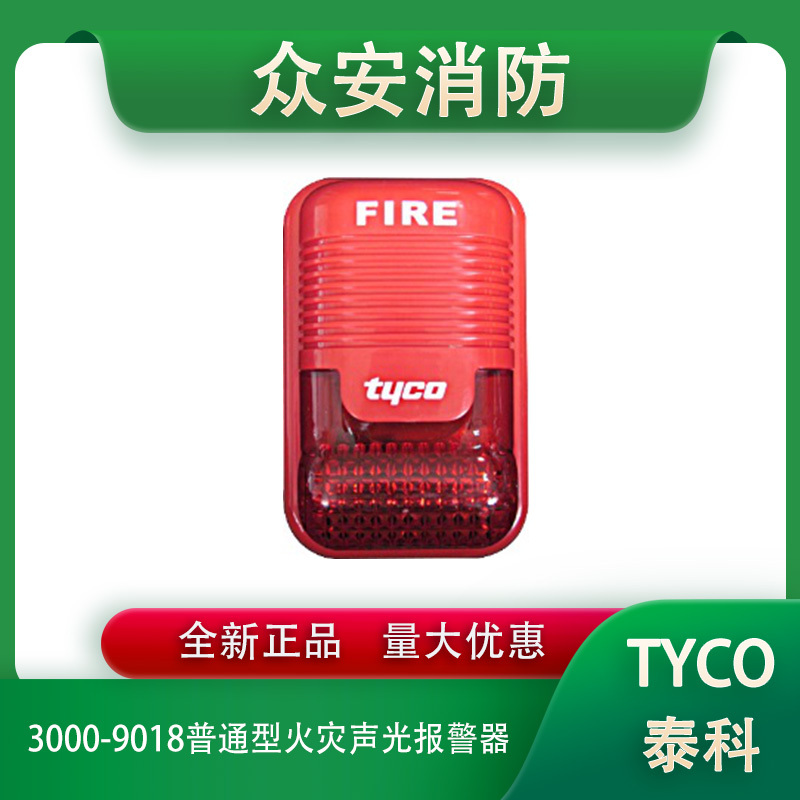

¨3000-9018    普通声光报警器

9017 采用 3000-9019 电子编码器进行地址编码

二，主要特性与技术指标

¨ 环境温度： -10℃～50℃

¨ 环境湿度： 5％～95％ RH， 无凝水

¨ 总线电压: 15～32V

¨ 总线静态电流：≤ 450 μ A

¨ 内置微型电脑处理器

¨ 电子编码，可靠性高

¨ 编址与音响一体，安装调试方便

¨24V 工作电压:20～30VDC

¨24V 平均电流：140m A

¨ 闪灯频率：1 次 / 秒

¨ 光照输出：75cd

¨ 声音响度：大于 85db

¨ 尺寸(长×宽×高)：183mm × 130mm × 63mm（含安装板）

火灾警报，用于公共场合火警提示，每个声光报警器最多可再并联 2 个普通声光报警器。

3000-9017 在回路中占一个模块地址 1-99。

三，接线与安装

声光报警器采用 86H50 预埋盒安装。安装示意图见下图.

1 、2 号两端子接回路总线，3、4 号端子为并联普通声光报警器时使用，并联时在最后一个普通声光报警器的 3、4 端并联3.9K

终端电阻，5、6 号端子接电源总线 5 负、6 正。
