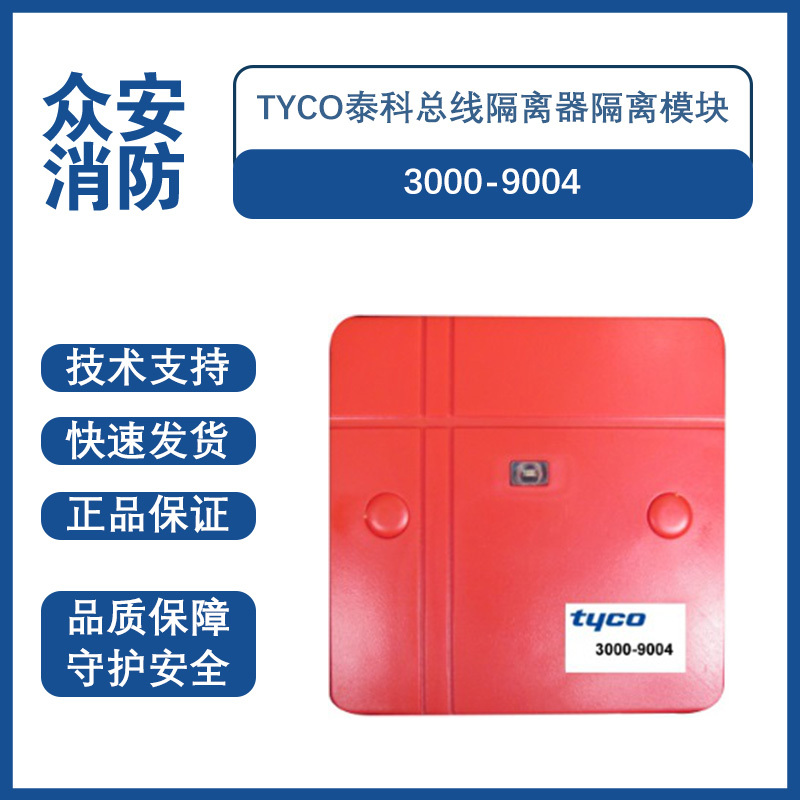

Tyco泰科3000-9004总线隔离器隔离模块

一，概述：

用于隔离总线故障，串入回路总线的各段或主/支线交界处，发生短路时自动断开故障部分，其他部分仍可继续工作，防止总线瘫痪，系统受到破坏。

二，产品特点

¨   直接由回路总线供电，不需附加电源

¨ 不占用回路地址

¨ 故障排除后自动恢复

¨ 正常时指示灯闪量，总线短路后，指示灯常量

　　串入回路总线的各段或主 / 支线交界处，发生短路是自动断开故障部分，其他部分任可继续工作，防止总线瘫痪，系统受到破坏。

　　建议总线分支处或每隔 25 个编址单元至少使用一个隔离模块，每个回路总线隔离器的数量 X ≥ A/25，式中 A 为该回路内各类编址单元的总数量。

　　总线电压低于 4V 时隔离模块动作。

三，接线示意图

隔离模块共有四个端子，1、2 为总线入，3、4 为总线出。极性见图中所示。

四，安装尺寸

隔离模块 9004 的安装尺寸见下图。
