注意：JBF-VOP3580A紧急启停按钮已经停产，建议使用JBF-VOP3580C来替换。如有疑问可以联系电话0515-88779233

北大青鸟JBF-VOP3580A紧急启停按钮

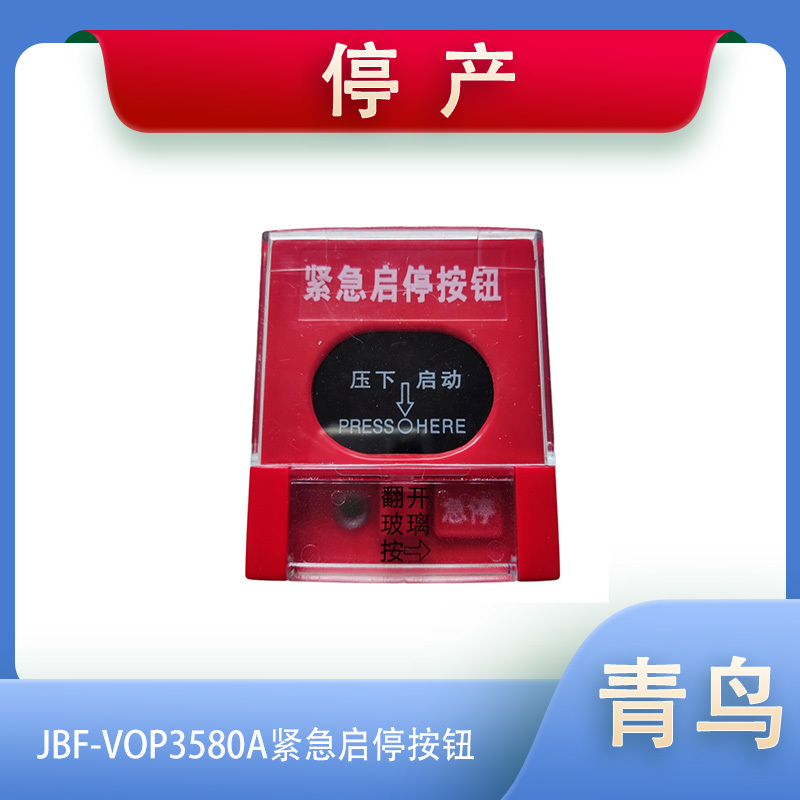

一、设备外形：

二、功能特点：

1、配合 VM3365A 输入/输出模块使用，通常安装在气体灭火保护区门外，用于现场紧急启动、停止气体灭火控制设备。需要紧急启动时，按下玻璃片，此时红灯亮，实现气体灭火操作；

2、如果一个灭火区配置了多个紧急启停按钮时，按钮之间必须采用串行连接方式；

3、灭火区采用一只按钮时，本按钮 J3/J4 端子处加装短路环；当同一灭火区采用多只按钮时，按钮间采用串行连接，只在最末端 J3/J4 端子处按钮处加装短路环。

三、技术指标：

额定电压 DC19-28 V

适用温度 -10℃~+50℃

外形尺寸 80mm 长×100mm 宽×58mm 高

重量 150g

四、安装与接线：

打开透明盖，取下 A 处螺丝，将盒体与底座分离；

用螺钉将底板固定在墙内预埋盒或明装接线盒上；

按图示接线；将盒体上部紧扣底座上部，再将 A 处螺丝拧紧即可；

5放下透明护罩，可用塑料线从右侧孔穿入回出加铅封；

设备接线：
