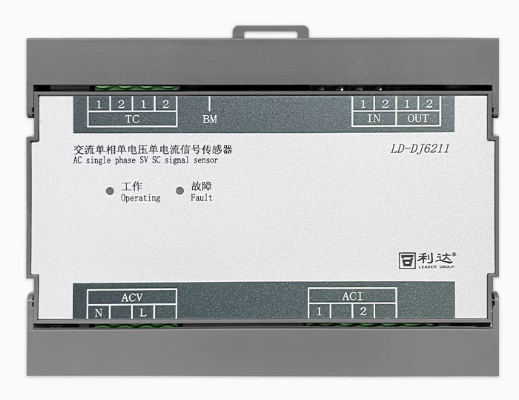

利达华信LD-DJ6211交流单相电压电流传感器

一，功能特点：

二总线，无极性。工作电源依靠二总线。

采用电子编码方式，占一个地址点 (0 ～ 127)。可在监测状态下用编址器读写地址。

具有断电、过压、欠压、过流报警功能。

具有采集一路交流单相电压及电流的功能

内置 MCU 微处理器，工作可靠，抗干扰能力强。

二，主要技术指标：

工作电压 DC 24V (DC 14V ～ 28V)

工作电流 ＜ 2mA

工作灯 正常监视 - 绿色闪亮

故障灯 故障确认 - 黄色常亮

电压范围 AC 50V ～ 350V

电流范围 AC 0.5A ～ 5A（二次侧）

环境温度 -10℃～ 55℃

相对湿度 ≤ 95％ RH（40±2℃）（无凝露）

地址编码 设置为 03, 占一个节点地址 (0~127)

监测对象 一路单相交流电压和一路单相交流电流

重量 0.23Kg±0.01Kg 0.24Kg±0.01Kg

安装方式 标准导轨

外形尺寸 长 136mm× 宽 41mm× 高 108mm

三，接线示意图：
