利达华信LD6931B CAN总线环形联网卡

一，概述

      LD6931BCAN总线环型联网卡可与我公司生产的全系列火灾报警控制器配合使用，主要用于火灾报警控制器间联网通讯，可适合应用于各种工业及民用建筑中。

二，技术特性

工作电压：DC24W

工作电流：<200mA

工作温度：0℃~55℃

相对湿度：≤95%阳(40℃±2℃)（无凝露）

通讯接口：CAN总线输入，CAN环型或总线输出

通讯距离：相邻的LD6931B的通讯距离为5Km。(布线或电磁干扰可能会缩短通讯距离。)

**联网数量：**支持255台控制器联网。

三，结构特性与工作原理

3.1 工作原理

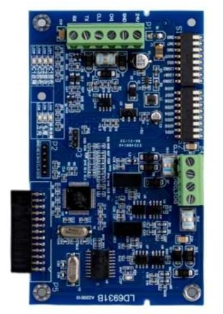

      本产品由嵌入式CU单片机、三路独立CAN总线电路、拨码开关和LED指示灯组成。可实现火灾报警控制

器之间组成手拉手总线联网或环型联网，增强CAN总线通讯稳定性和传输距离，完成CAN总线数据在网络上的正确传输。

3.2 外形及安装尺寸

安装孔直径为m,外形及安装尺寸如图3-1所示
