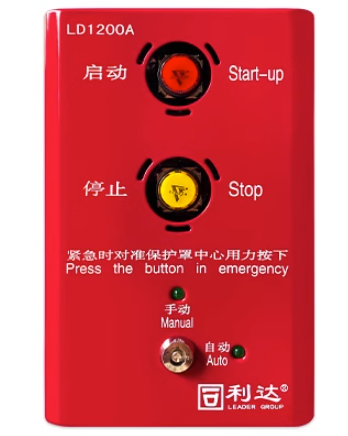

利达华信LD1200A现场紧急启停按钮
一，概述
LD1200A是与我公司生产的气体灭火控制盘相配套使用的一种设备。安装于灭火分区的现场，能够完
成现场紧急启动或停止现场设备的功能，同时也能方便地实现在现场将气体灭火控制盘的控制模式由自动控制转换为手动控制。适用于各种工业及民用建筑中。
二，技术特性
2.1 技术指标
工作电压：DC24V
工作电流：≤20mA
工作环境温度：0℃一40℃
工作环境相对湿度：≤95%RH
安装方式：壁挂式
外形尺寸：长110mm×宽42mm×高165mm
2.2 功能特征
电源线DC24V±5%二线连接，有极性：24V、VSS:
具有现场紧急启动和停止功能：
具备现场将气体灭盘切换到手动状态的功能：
和气体灭火控制盘相连的紧急启动SQ,紧急停止ST,手自动控制信号AUTO和ZAUTO共4根线：
备用的无源常开常闭节点共两组（每组3根线）。
三，结构特征与工作原理
3.1产品外形
尺寸如下图3-1所示：（单位：m)
3.2 与气体灭火控制盘的接线方式
对于LD5500EN、LD5501EN(二者均简称气体灭火盘)原来与LDI200配接，现在要更换为LD1200A的情况，气体灭火盘部分应作如下更改：
（1）断开原来气体灭火盘电源板“AUTOOK”端子与各分区控制板“AUTOOK”端子之间的述接，或者将控制板上“AUTOOK”端子的接线移到相邻的“ZAUTOOK”端子上去。
（2）从气体灭火盘的电源板的“AUTOOK”端子（每块电源板上有两个这样的端子，使用任意一个即可）引出一根线与LD1200A的“ZAUTO”相连。
（3）从气体灭火盘的控制板的“AUTOOK”端子引出一根线与LD1200A的“AUTO”端子相连。
更改完之后的图（以LD5500EN为例，LD1200A上的SQ,ST,24V,VSS等连接线按瑞子名称连接即可，图中从略)如下图3-2，图3-3
3.3 工作原理
LD100A是与气体灭火控制盘配套使用的产品。当按下启动或停止按键时，相应的启动灯或停止灯会亮。同时，急启(SQ)或急停(ST)线上会有24V电压传到气体灭火盘，执行相应的功能，同时LD1200A还为用户提供了两组无源常开/常闭节点分别与启动或停止按键对应，供用户备用。LD100A上的手自动切换功能为气体灭火盘提供了一组无源常开节点，当节点闭合时表示处于自动状态，否则是手动状态，其上的指示灯只表示本按钮当前的状态。
四，安装与调试
4.1 安装说明
1.打开LD1200A的盖子，小心拔下盖子与底座的电路板之间的连接线。
2.通过螺钉将LD1200A的底座固定到墙上，
3.将气体灭火控制盘（或气体灭火控制器）上的相应接线分别连接到LD1200A的接线端子上（看电路板
上接线端子旁变的标注接线)。
4.将盖子盖到底座上，同时插好盖子与底座之间的连接线。
5.固定好盖子与底座之间的固定螺钉。
6.安装完毕。
4.2 调试说明
1.断开气体盘与钢瓶之间的连接线，用假负载（如电阻或继电器）模拟钢瓶的电磁阀。使气体灭火控制盘处与正常工作状态。
2.使气体灭火控制盘处于自动允许状态，将LD1200A上的手自动锁打到自动位置，气体灭火控制盘就处于自动状态，再将D1200A上的手自动锁打到手动位置，气体灭火控制盘就处于手动状态。
3.按下LD1200A上的紧急启动按键，气体盘上的紧急启动灯亮，并开始延时，按下LD1200A上的紧急停止按键，按钮和气体灭火盘上的紧急停止灯亮同时气体灭火盘停止廷时。
4.2,3两步调试合格者LD1200A就能正常工作，弹开LD1200A的启动和停止按键，复位气体灭火控制盘，
将气体灭火控制盘钢瓶线恢复，并处于手动状态，将LD120O的按键保护罩装到启动和停止按键上。
5.调试完毕。
五，使用及操作
5.1 启动/停止设备（谨慎操作）
1.需要现场紧急启动设备时，需要用手对准保护罩中心用力按下，此时启动指示灯亮，气体灭火控制盘就执行急启功能。
2.在气体灭火盘延时没有结束时，如果要停止延时，也要用手对准保护罩中心用力按下，此时停止指示灯亮，气体灭火控制盘就执行急停功能。
5.2复位
第二次按D1200A的启动或停止按键使键弹出即可使LD1200A复位，在LD1200A当前的火警事故处理
完毕，下次正式使用之前，必须先对LD1200A复位并更换新的保护罩。
