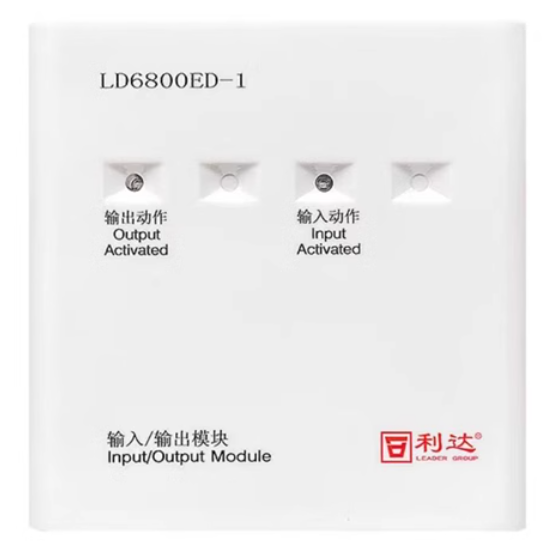

利达华信LD6800EC-1输入输出模块
一，介绍:
LD8800EC-1采用单片机和智能软件，特殊防潮处理、表面贴装(SM下)生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗千扰能力。主要用于启动/停止送风机、排风机、电梯、切断电源、停空调等。可以与我公司生产的E/EN/EL系列火灾报警控制器配合使用。满足G 816806-2006《消防联动控制系统》和《消防产品3C认证实施规则》，取得消防产品3C认证证书。通过TUV公司CE认证，符合欧盟指令EN61000-6-3:2007. EN50130-4:1995+A1+A2o
二，功能:
二总线，无极性。
电源线，有极性。
占一个地址点，采用电子编码方式编址。
两个单色指示灯分别显示模块输入和输出动作信息。
可输入一个联动设备动作后的反馈无源输入信号。
可输出一路DC 24V电压信号和一路无源常开接点。
电源线断电、反馈输入线断路、输出线断路或短路时，模块返回故障信号。
具有线路故障检测选择功能。
模块输出方式可通过编址器设置为脉冲输出(供电持续约2.9秒)或电平输出，出厂默认设置为电平输出方式。
三，主要技术指标:
类型： 输入/输出模块
指示灯： 模块输出动作一输出动作红色指示灯常亮,模块输入动作一输入动作红色指示灯常亮
工作电压：DC24V(DC 18V一26V)二总线:DC 14V一24V
工作电流： < 1.5mA(静态时) < 20mA(空载启动) 二总线:<1mA
输出信号参数：有源:DC 24V/2A无源:2A
输入信号参数：无源开关贵信号输入
工作环境温度：-0℃一45℃
工作环境相对湿度：小于等于95RH(40士2℃）
安装方式：配合本公司LD60(N)底座安装使用，采用插拔式结构，安装方便
**外形尺寸：长100mm x宽40mm x高87mm
重量： 0.09Kg t 0.01 Kg
四，接线示意图:
五，安装方式及安装步骤:
与LD4400E-1相同。
六，布线要求:
与LD4401EN相同。
