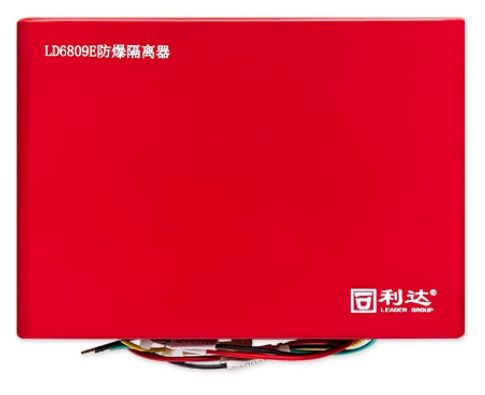

利达华信LD6809E防爆隔离器

一，介绍:

  LD6809E防爆隔离器采用特殊防潮技术，抗潮湿、抗干扰能力强。人工确认火警后，手动操作防爆型手动报警按钮，向控制器发出火警信号，同时通过LD6809E防爆隔离器，启动消防泵。LD6809E防爆隔离器适用于石油、化工等行业具有防爆要求的场所。

二，功能:

电源线，有极性，不占地址点。

LD6809E防爆隔离器内置安全栅，通过安全栅与防爆区中的手动火灾报警按钮的常开无源接点连接。当按下手动火灾报警按钮的同时，通过安全栅启动消防泵。

三，主要技术指标:

类型：隔离器

指示灯：无

工作电压： 电源总线:DC 18V一26V

工作电流：静态电流：<0.5mA　**动作电流:10mA　输出控制电流:

工作环境温度：0℃一45℃

工作环境相对湿度：小于等于95RH（40士2℃）

安装方式： 壁挂式

**外形尺寸：长200mm x宽35.5 mm x高140mm

重量：0.9Kgt0.01Kg

四，接线图示例:

五，安装步骤:

LD6809E防爆隔离器由“底壳”和“上盖”两部分组成。从包装中取出后分开，取出底壳，将上盖部分暂时保存于包装盒中。

用合适的螺钉将底壳固定在墙面，然后将从底座出线孔甩出的导线按照接线方式接好。

系统检验合格后.将上盖与底壳用螺钉固定好。

六，布线要求:

与LD4401EN相同。
