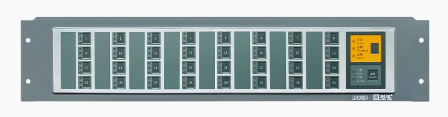

利达华信LD9203EN联动控制盘

一，介绍:

       LD9203EN是依据G日16806-2006《消防联动控制系统》设计开发的，满足G B/T19001-2008《质量管理体系要求》。通过CANBus与本公司生产的E/EN系列火灾报警控制器配套使用，通过双RS232与本公司生产的LD188EL系列火灾报警控制器配套使用。该盘具有32路多线或总线控制功能，既可以作为总线盘间接控制现场设备.也可以作为多线盘直接控制现场设备。该盘还具备按键保护、现场信息上传、线路故障检测以及输出线过流保护等功能。

二，功能:

采用CANBus、双RS232通讯方式。既能和EN系列控制器又能和LD188EL系列控制器配接使用。

每台最多控制32路总线或多线输出设备。

多线输出控制可通过配置多线输出板实现。

具有键盘锁定功能，可以防止误操作。

每路具备1个启停键、3个指示灯(启动、反馈、故障指示各1个)。

多线盘的每路都具有线路故障检测功能。

多线盘的每一路都具有**1A的驱动能力，多线输出板的**输出电流为5Ao

三，主要技术指标:

通讯方式：CANBus与EN系列控制器通讯　　RS232与LD188EL控制器通讯

**控制路数：32

额定电源电压： DC 24V

输出电压： DC 24V

**输出电流：1A(单路)

空载功耗：小于等于1.2W-八路输出板数里1.2W

工作环境温度： 0℃一45℃

工作环境相对湿度:小于等于95RH(40士2℃)

安装方式：入柜2U

**外形尺寸：长483mm x高88.1 mm

重量:0.74Kg t 0.01Kg

四，端子示惫图与接线方式:

  与EN系列控制器连接时，需要24V和CAN总线接线端子。与LD188EL系列控制器连接时，需要24V电源端子，和RS232通讯线(10P排线)相

连。多个盘同时使用时，通讯线可以级联连接。

  当作总线盘使用时仅用上图(外形尺寸图)所示总线控制盘即可，当作多线盘使用时，需要根据需要增加8路多线输出板，每块8路多线输出板具有8路输出功能。其接线端子和现场设备的连接示意图如下，当8路多线输出板中有空闲的回路时。相应回路的输出端子处应按照图中第8路的示范.接入5.1 K n电阻。

五，布线要求:

机内端子配线:所有引入线均剥开1cm，挂锡后接入端子。

直拉线:宜选用截面积〕1.5mm“的耐火BV铜芯电线电缆。电源线总压降}3V，否则应考虑增大导线截面积。

线路压降应不大于3V否则要增大导线的线径。

当未接入设备时，QD十和QD一之间、日D和QD一之间要分别接入5.1 K i1的电阻。当接入设备后QD十和QD一之间的5.1 KS}电阻应该去掉，在设备端HD和QD一之间应接入5.1 KS}电阻。

特点:

LD9203EN由两部分组成:32路总线控制盘，8路多线输出板。

系统自检时所有指示灯会闪，而不影响其输出功能，自检结束后能恢复自检前所显示的状态。

当控制器软件复位后该盘也会随之复位。

当120秒之内无任何操作时，将禁止所有的按键操作，但不影响控制器对每一回路的自动启动和停止，当需要按键操作时，应该连续按四次解锁键使盘切换到“允许”状态，将允许各种按键操作;当键盘锁的状态发生变化时，手动盘能将变化信息上传给控制器。

需直启现场设备时，可根据用户需求灵活配置所需8路多线输出板的数量。8路多线输出板以8路为一组进行扩展，未接现场直启设备的控制点可通过控制器软件设置为总线输出方式。

多线输出板既可以检测启动线之间的短路和断路故障，也可以检测反馈线的断路故障。

LD9203EN较之前的LD9201EN功能使用上完全相同，不同之处是:前者占用盘面为2U空间，较后者更紧凑;前者的灯键采用贴片元件，SMT贴装生产效率更高。

LD9203EN占用空间如下:LD9203EN-8C路占用空Ie}3U " LD9203EN-16C占用空间3U " LD9203EN-24C占用空间5U " LD9203EN-32C占用空间5U。
