利达华信LD9204EN总线联动控制盘

一，介绍:

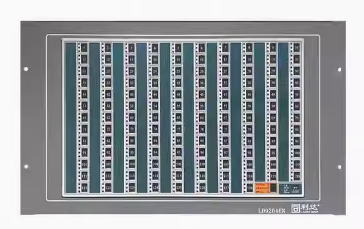

  LD9204EN是依据G B16806-2006《消防联动控制系统》设计开发的，满足G B/T19001-2008《质量管理体系要求》。该产品具备128路总线控制的功能。通过CANBus与本公司生产的E/EN系列火灾报警控制器配套使用，通过双RS232与本公司生产的LD188EL系列火灾报警控制器配套使用。每路具有一个启停按键，启动、反馈、故障指示灯各一个。盘的面板上还具备一个盘工作指示灯、盘按键锁状态指示和一个解锁按键。盘面占用空间为6U，按键和灯采用了全贴片器件，可依靠全自动化焊接工艺进行生产，生产效率大大提高。

二，功能:

与EN系列控制采用CANBus通讯，与LD188EL系列控制器通过RS232通讯(10P排线接口)。

每台最多控制128路总线控制。

每路具备一个启停按键，三个指示灯:启动，反馈，故障灯各一个。

具备按键锁定功能，当一定时间内没有按键操作时会自动锁定键盘。

具备一个按键解锁键，一个允许指示灯。

三，主要技术指标:

通讯方式：CANBus与EN系列控制器通讯　　RS232与LD188EL控制器通讯

**控制路数：128

额定电源电压:DC 24V

空载功耗：52.1 W

工作环境温度：0℃一45℃

工作环境相对湿度： 小于等于95RH(40士2℃

安装方式： 入柜6U

**外形尺寸： 长483mm x高266mm

重量：1.7Kgt0.1Kg

四，接线方式:

      与EN系列控制器连接时，需要24V和CAN总线接线端子。与LD188EL系列控制器连接时，需要24V电源端子，和RS232通讯线(10尸排线)相

连。多个盘同时使用时，通讯线可以级联连接。

五，布线要求:

机内端子配线:所有引入线均剥开1cm，挂锡后接入端子。

不具备对外接直拉线。

七，特点:

LD9204EN可带，28路，全部为总线控制。不具备多线输出功能。

系统自检时所有指示灯均亮或闪，自检结束后能恢复自检前所显示的状态。

当控制器软件复位后该盘也会随之复位。

当一定时间(约120秒)内，没有任何按键操作时，盘会自动锁定键盘，需要按键操作时，须先解锁再操作。解锁方法:快速按四次“解锁”键。“允许”灯亮后，解锁成功。

与EN系列控制采用CANBus通讯，与LD188EL系列控制器通过RS232通讯(10P排线接口)。

每台最多控制128路总线控制。

每路具备一个启停按键，三个指示灯:启动，反馈，故障灯各一个。

具备按键锁定功能，当一定时间内没有按键操作时会自动锁定键盘。

具备一个按键解锁键，一个允许指示灯。
