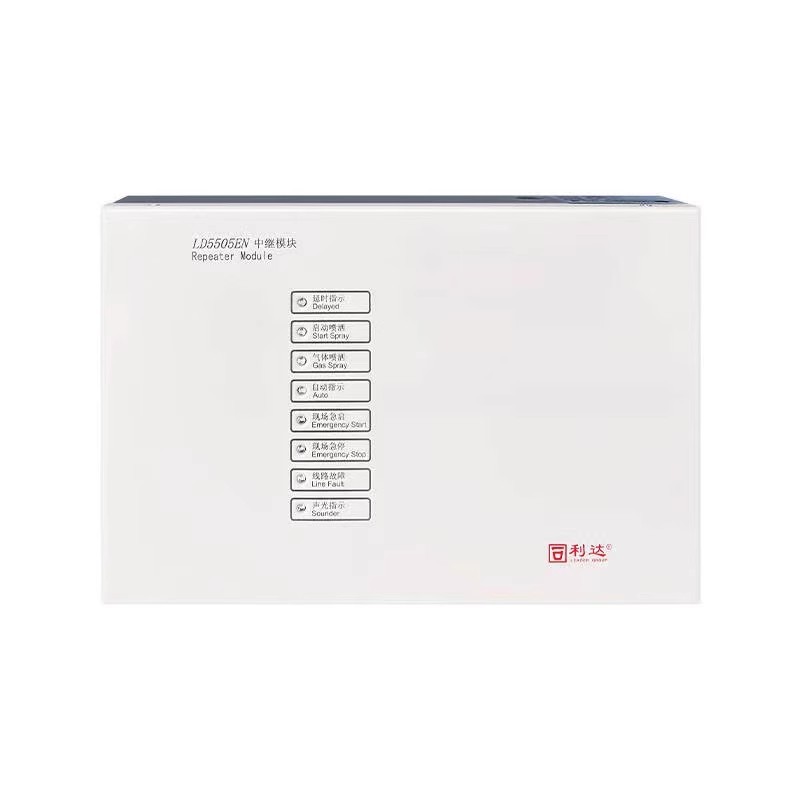

利达华信LD5505EN中继模块

一，介绍

LD5505EN通过RS485总线与本公司生产的LD5504EN气体灭火控制器配套使用，接收气体灭火控制器的控制命令，采集现场设备的状态，通过485总线传输给LD5504EN进行处理。其作用是实现气体灭火控制器与防火分区现场设备之间的多线一总线转换，使得气体灭火控制器到现场设备之间的走线数量大大减少(只需要4根)。LD5505EN经过公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心依照G B16806-2006《消防联动控制系统》、G B/下19001-2008《质量管理体系要求》检验和审核，符合认证要求.取得消防产品3C认证。

二，功能

LD5505EN用于一个气体灭火防护区。

485总线.具备地址，通过拨码开关选择地址。

具有和中控室LD5504EN同步的分区状态灯指示。

具有外接线路故障检测功能。

通过多线方式直接与现场设备相连，可用于连接的主要设备有:钢瓶电磁阀、压力开关、放气指示灯、声光报警器、紧急启停按钮、无源输出等等。

三，主要技术指标:

主电源电压： DC 24V(22一27V)

通讯方式： RS485

输出电压： DC 24V

**输出电流：电磁阀:1一2A.声光:0.2一，A，无源输出:0.5A

无源接点容量：2A/24V

空载功耗：   <50W

工作环境温度：0℃一45℃

工作环境相对湿度： 小于等于95RH(40士2℃)

安装方式： 壁挂式

**外形尺寸：长230mm x宽150mm x离44mm

重量：1.OKgx0.1Kg

四，端子示意图：

485A，485B:与气体灭火控制器相连.用于控制器命令和现场状态信息的传递.

五，与现场设备的接线示惫图:

与LD5503EN相同。

与火灾报警控制器、现场设备连接:

LD5505EN通过RS485总线与气体灭火控制器LD5504EN相连，同时直接与防火区的现场设备相连，当带多个防火分区时.每个防火分区需要一个中继模块，与同一个LD5504EN相连的多个中继模块需要通过拨码开关选择不同的地址，不可重号。与火灾报警控制器、一个防火分区设备连线示意图参见LD5504EN。注意:当现场设备GP+、GP-端子接电爆管时，必须通过继电器隔离，不可直接相连。
