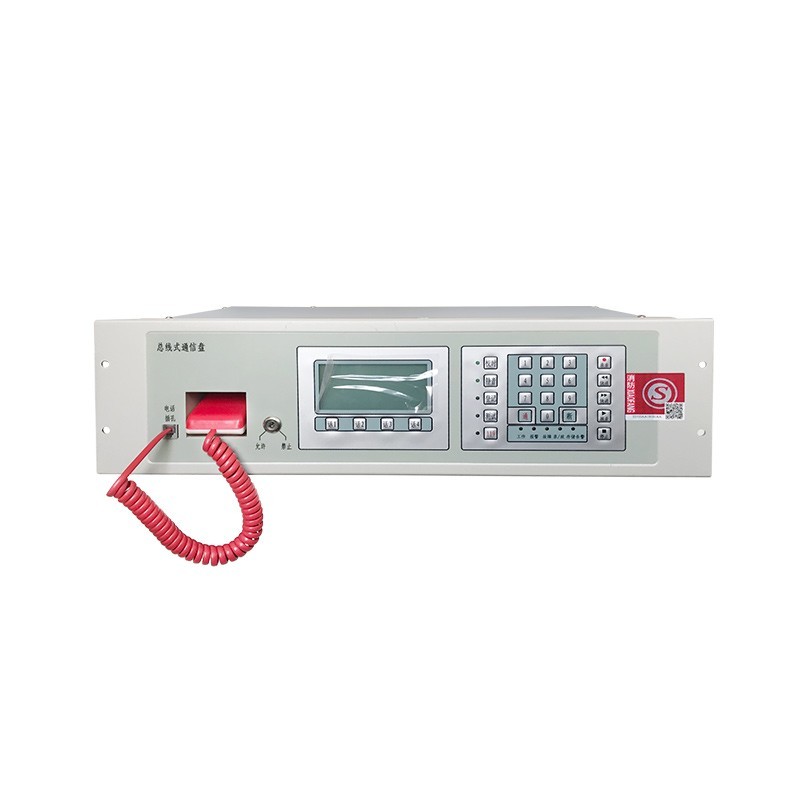

利达华信YJG3295总线消防电话主机

一，介绍:

YJG3295总线消防电话是消防通讯设备系列的配套产品之一。是一种新型的火警通讯专用设备。当发生火灾报警时。它提供方便快捷的通讯手段，是火灾控制及其报警系统中不可缺少的通讯设备。

二，功能:

采用两总线方式，与总线分机、模块连接只需两条线;**可接95部不同地址的分机。

主机配有液晶屏，采用0一9数字键盘和其它功能键，每次按键有键音提示;屏幕线路状态显示配有快捷键，方便接通或挂断操作。

设有[登记』键，可对所有通话线路进行(接有电话分机或电话模块，无开路现象)自动登记，登记结果**保存。对已登记分机线路进行实时巡检.出现通讯故障时可以迅速报出线路地址。

主机自动记录呼叫、接通时间及通话内容，通话录音的同时有“音频输出”，时间记录可屏幕查看，通话内容可选电子放音收听。

采用数字录音技术，时长达30分钟;录音采取循环覆盖、先进先出方式，**录音99段。

主机遇火灾紧急情况可以一键快速拨号119到市话线并自动启动录音。

设有键盘锁可屏蔽键盘操作。

总线电话主机至最末端分机间的距离最多为1000米。

三，主要技术指标:

供电电压： DC 24V士15V

工作电流：<2A

电话总线环路电阻：小于等于30欧姆

总线地址：小于等于95

频率范围：   300Hz~3400Hz

传输损耗： 小于等于5dB

外部线路信号：DTMF发码方式

电子录音机：录音时间〕30分钟，**录音段数599

时间记录存储： 保存最后，28条的呼叫和接通时间记录

告警输入： 逻辑`0’有效

工作环境温度：   一10℃一50℃

工作环境相对湿度：小于等于95RH(40℃土2℃)

**外形尺寸： 宽482mm x高132mm x厚255mm(3U)

重量： 4.5Kg x 0.1 Kg

四，外形结构示惫图:

五，布线要求:

电话线:宜选用截面积)1.5mm}阻燃RVS铜芯双绞线。最远端分设备所接电话总线环路电阻不能大于30 i2。在干扰严重的现场应使用截面积>1.5mm}阻燃RVVP屏蔽铜芯电缆。

穿管要求:应单独穿入金属管、阻燃硬质塑料管或封闭式线槽中，严禁与其它传输系统线路或消防系统中的信号线、电源线、音频线、启泵回答线、直启线等穿入同一管中敷设。

机壳都要和大地相通。
