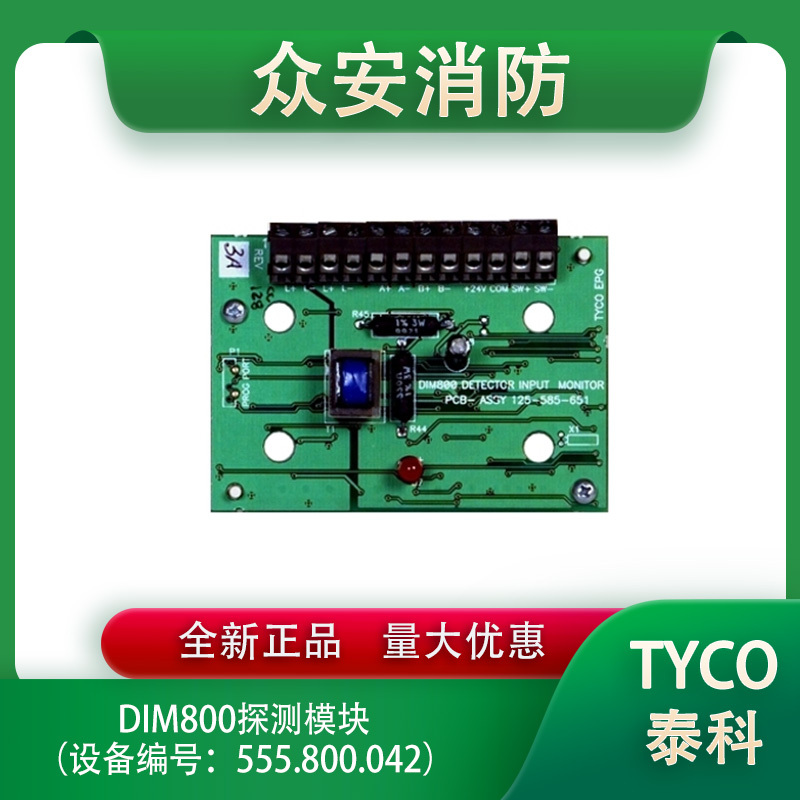

Tyco泰科DIM800探测模块（设备编号：555.800.042）

一，概述：

DIM800地址码式探测模块用于连接常规探测器和手动报警技钮。需外部24伏直流电源供电，由MX控制器复位。DIM800监视外部24伏电源状态，如果断电，会提供一个故障信号。探测回路可以是一个或两个分支回路(ClassB）或一个4线探测回路（ClassA）。

DlM800与大多数常规深测器兼客。

已完成兼容性测试的产品有：

Thorn 探测器：M300系列、M601系列、S100系列、H系列、S231F、S231F+、CP200

Zettler探测器：M613系列

二，技术规格

EMC/RFI：EN50081-1和EN 50130-4

工作温度：-20℃至+70℃

相对湿度：≤95%，无冷凝

外形尺寸：14mm高x148mm宽x87mm深

重量：100g

静态电流：0.1mA(来自回路)   7.5mA(来自外部电源)

报警电流：0.1mA(来自回路)   50mA(来自外部电源)

识别值：146

三，接线示意图：
