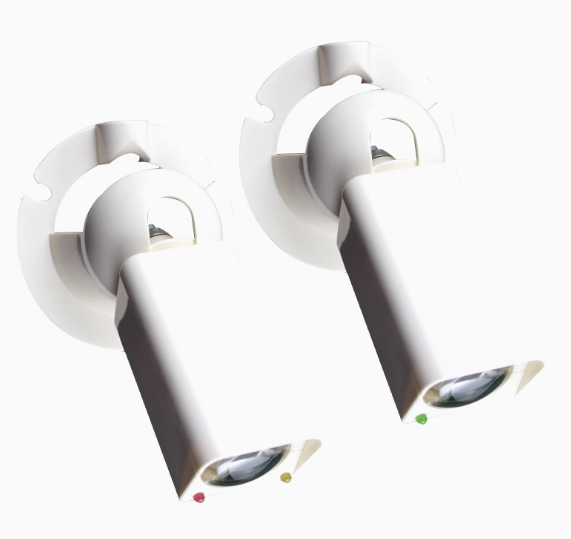

利达华信JTY-HF-YJLH103线型光束感烟探测器

一，介绍:

线型光束感烟探测器(以下简称探测器)由发射器和接收器组成，采用不受烟色影响的红外线减光方式工作。单片计算机通过在探测器内置CPU的固化运算程序，使探测器具备了较强的分析判断能力，可自动完成对外界环境变化补偿并判断火警/故障状态，通过声光和输出信号等手段给出状态指示。

探测器的接收器、发射器都具有工作状态指示灯/调试指示灯，调试方法简单、方便，特别适用于无遮挡空间的高层建筑群，如各类商场、古建筑物、大型车间、仓库、隧道、及各种建筑的夹层、闷顶等，凡是在火灾形成前有烟雾出现的场所均可使用本产品。

二，功能:

可内置激光瞄准器，调试准确、简单方便(定制)。

探测器内所有器件、导线均采用直焊方式连接，无任何接插件，防止温/湿度变化带来的影响，保证探测器在高空长期可靠运行。

密闭外壳，具有防尘防水性。

可大角度安装，更好的适用于在不平行、弧形、斜型等墙面，拱顶、斜顶等建筑。

轴向单一预压紧调试螺母，调试方便且紧固时不会改变已调好角度。

根据现场调试情况自动修正灵敏度，保证探测器的一致性。

接收器设有红、黄指示灯及音响指示，工程调试简便可靠。

具有光照自动监测补偿功能，有较强的抗日光干扰能力。

具有积尘自动监测补偿功能。

三，主要技术指标:

电源电压：   DC 18V~35V

工作电流：发射器:10mA一15mA接收器:15mA火警时35mA

监视距离： 5m一100m灵敏度:2.22dB 60.31

确认灯：微亮工作正常，不亮或高亮工作异常红色LED点灯:预火鳌、火鳌黄色LED点灯:遮挡预故障、故障

使用温度、湿度：   -35℃一65℃　0%一95RH

其它功能： 蜂鸣器:火警时常响(3分钟自动消音)，调试时根据光值产生脉冲讯响指示

发射器连接： 红色线:24V(十)、黑色线:24V(一)

接收器连接：红色线:工作电源24V(十)、黑色线:工作电源24V(一)、黄色线:信号输出

信号输出值： 故障:DCOV、正常:DC 20V、火警:DC 12V

光轴调整：   左右:士180、上下:+18一750左右:士180、上下:+18一750

重量：发射器:0.2kg接收器。.3kg

四，接线端子示意图：

五，安装要求:

由于探测器的工作原理为减光式，所以在探测器光路上应避开固定遮挡物和流动遮挡物，如果光路上存在障碍物，该位置视为不可安装。

无论是安装发射器还是接收器，必须保证安装墙壁坚硬平滑，探测器应紧贴墙壁安装。

探测器不宜安装在下列场所:天顶高度超过40m的场所;天顶未封顶的场所;空间高度小于1.5m的场所;存在大量灰尘、干粉或水蒸气的场所;平时环境比较洁净。但特殊情况下会有大量扬尘的场所;无法进行维护的场所;探测器安装墙壁或固定物受周围机械振动干扰较大的场;探测器光路径向距离0.4米范围内有固定或移动物体的场所;有磁场的场所或高温的场所(注:阳光直射时，透明顶的顶部的空气温度会超过50)。

红外光束感烟探测器的光束轴线距顶棚的垂直距离宜为0.3一1.0米之间，距地高度不超过20米，超过高度的应分层布设。

相邻两组红外光束感烟探测器的水平距离应在7一14米内。

探测器距侧墙水平距离不应大于7米，且不应小于0.5米。

探测器的发射器和接收器之间的距离不宜超过100米。

发射器和接收器之间的光路200mm内应无遮挡物或干扰源。

六，布线要求:

机内端子配线:所有引入线均剥开icm.挂锡或用接线卡后接入端子。

二总线:宜选用截面积)1.0m m“的阻燃RVS铜芯双绞线。连接导线的长度应以总导线电阻<50 S}为限，否则应考虑增大导线的截面积，或加装总线中继器(不宜采用平行线)。

DC 24V电源总线:宜选用截面积)1.5mm“的耐火BV铜芯电线电缆。电源线总压降<3V，否则应考虑增大导线截面积。

通讯线采用两芯屏蔽电缆或一对双绞线，单芯线径〕1.0 m m飞

接头的处理:所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。
