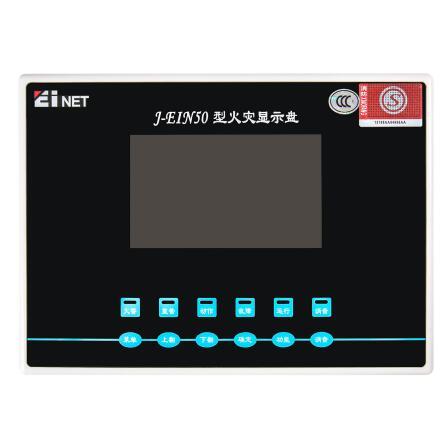

依爱J-EIN50火灾显示盘楼层显示器

一，概述：

J-EIN50型火灾显示盘与EI系列火灾报警控制器配套使用，设置在各楼层或各防火分区内，用于显示楼层或分区内的火警、监管、故障、动作等信息，并有声光报警，其显示内容丰富详尽，能帮助人们迅速判断出火灾发生地；采用回路总线与火灾报警控制器相连，额定工作电压为DC24V。

二，主要性能特点：

通过现场编程，可设置为火灾显示盘或重复显示器。

作为火灾显示盘时，可显示相关楼层的火警、监管、故障、动作等信息，并发出声、光报警信号，使用彩色液晶显示报警部件的地址、报警总数以及部件类型等信息。

作为重复显示器是，可显示控制器的全部火警、监管、故障、动作等信息，便于在消防控制中心之外对系统进行监视。

电子编码，**ID，在线编址，自动登录。

与报警联动总线直接相连，施工布线方便。

扣合式结构，底板接线，便于使用。

模具注塑，外形美观，结构小巧，安装方便。

外形及安装尺寸

三，主要技术指标

使用环境温度：0℃～40℃

监视电流：≤60mA

报警电流：≤90mA（24V）

工作电压：总线 24V脉动电压

显示容量：火警、监管、故障、动作各1000条

电源 DC 24V1015

线    制：四线制, 总线无极性，电源有极性

总线工作电流：≤0.35mA

总线长度：≤1500m

四，安装接线说明

本显示盘采用壁挂安装，其底边距地面高度不应小于1.5m，可用螺钉进行安装，固定应牢固、端正，安装在轻质墙上时应采取加固措施。

显示盘应避开阳光直射，室内无高温、高湿、尘土和腐蚀性气体；不受振动、冲击等影响。

用螺钉将火灾显示盘底座通过固定安装孔安装于墙壁上，引线从背后或上、下进线孔中引入，面板扣合在底座上。

接线端子位于底座上，穿线孔旁边有4个接线端子，其中S+、S-为总线输入，接入EI系列火灾报警控制器的回路总线；24V+、24V—为DC24V输入电源端子，接主机电源或外设电源。

显示盘报警时DC24V电流较大，DC24V电源线应采用RVB双色阻燃软导线，线芯截面积≧1.5 mm2。

五，说明：

无火警、监管、故障、动作等信息时，彩色液晶显示“蚌埠依爱消防电子有限责任公司”、当前温度和时间；有报警信息时，显示报警点的具体信息，包括回路、地址、报警模块类型、报警时间、报警总数等。

EI-2000M控制器单台可带24台火灾显示盘;EI-2000G/6000T控制器每块回路板可带64台火灾显示盘。
