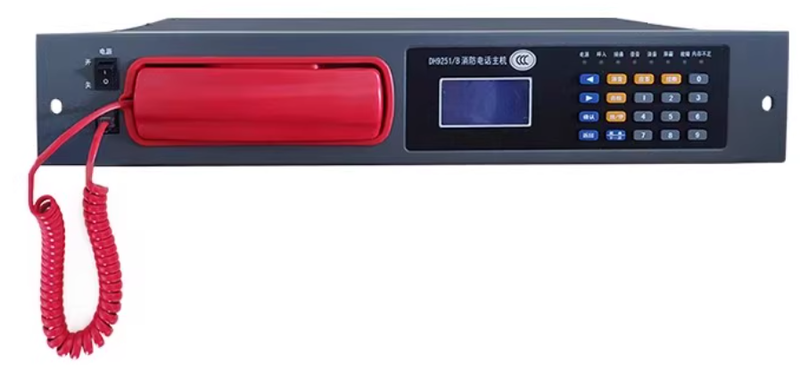

依爱DH9251/B系列多线制消防电话主机

一，性能特点

·具有完善的检测措施，当主机与分机、电话插孔间连接线断线时，主机可指示出故障部位并可声光报警。

·主机、分机可相互呼叫并可全双工通话。可多方通话，主机可同时呼叫2部分机或2部分机同时呼叫主机并与之通话。主机免提通话。

·具有记录和显示呼叫、应答时间的功能；并能向前查询、显示100条主机与分机呼叫、应答时间的记录。

·采用先进的数字录音技术，可靠性高，寿命长，通话自动录音。

·具有自检功能，能对显示、发声器件进行检测。

二，主要技术指标

·工作环境：温度0～40℃，相对湿度小于95﹪RH。

·供电电源：DC24V±10％；工作电流：≤1A

·话音频响：300～3400Hz（±3dB）

·传输衰耗：≤5dB

·线路条件：分机环路电阻（不含话机）≤300Ω；线间绝缘电阻≥20kΩ；线间电容≤0.7μF

·总线长度：≤1000米

·录音时间：大于20分钟

·容量：8门、16门、20门、40门可选

三，使用说明

打开电源开关，面板上的“工作”指示灯（绿）点亮，表示本机进入正常运行状态。

主机呼叫分机：摘下送话器，按下某分机键，对应的指示灯（红）闪亮，并向分机送振铃信号。分机摘机，指示灯变为常亮，此时主、分机即可通话。

分机呼叫主机：分机摘机时，主机发出告警声，对应指示灯闪亮，摘下送话器，按下相

应的分机键，即可通话，同时分机指示灯变为常亮，报警声消失。分机摘机时可听到回铃音。

摘下送话器，按多个分机键，即构成主机呼叫多部分机。

按下“自检”可对显示器件和音响器件进行功能检查。按“消音”键，可对报警声、故障声消音。在待机状态下按“屏蔽”键，进入屏蔽设置状态，指示灯为黄色常亮的路则为已经被屏蔽的回路。通过操作分机按键可以改变回路的屏蔽状态。

每进行一次通话，对通话内容自动录音。通话结束，自动停止录音。按“放音”键播放当前段所录内容，播完自动停止。按“上查”、“下查”键可向前/向后查询。查询到第几段就播放第几段的内容。

四，接线说明

将每部分机的两根线（无极性）根据对应关系分别接至随机电缆线上。

100只以内的EI6020型手动报警按钮上的电话插孔可并联作为1路，插入DH9271电话手柄摘机后可呼叫主机。

为保证通话质量，请使用截面为1mm2以上的铜芯双绞线。
