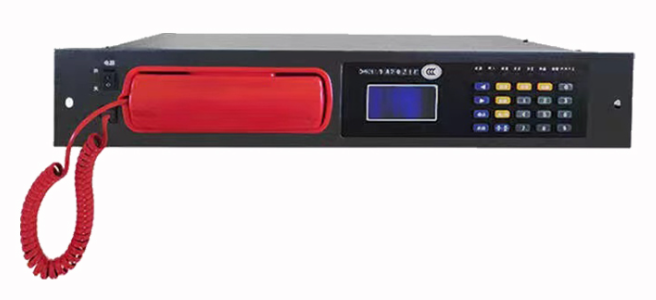

依爱DH9261/B系列总线制消防电话主机

一，产品概况:

DH9261/B系列总线制消防电话主机二总线技术，实现供电与通讯兼容在两根线上，不分极性，极大的方便了施工调试。DH9261/B/20总线制，20门，2U    DH9261/B/99 总线制，99门，2U

二，性能特点

二总线技术，实现供电与通讯兼容在两根线上，不分极性，极大的方便了施工调试。

具有完善的检测措施，可针对总线及每一路的短路、断路进行检测并声、光报警。故障排除后，可自动复位。具有自检功能，能对显示、发声器件进行检测。

主机、分机可相互呼叫并可全双工通话。可多方通话，主机可同时呼叫2部分机或2部分机同时呼叫主机并与之通话。主机免提通话。

具有记录和显示呼叫、应答时间的功能；并能向前查询、显示100条主机与分机呼叫、应答时间的记录。采用先进的数字录音技术，可靠性高，寿命长，通话自动录音。

三，主要技术指标

工作环境：温度0～40℃，相对湿度小于95﹪RH。

供电电源：DC24V±10％；工作电流：≤1A

话音频响：300～3400Hz（±3dB）

传输衰耗：≤5dB

线路条件：分机环路电阻（不含话机）≤300Ω；线间绝缘电阻≥20kΩ；线间电容≤0.7μF

总线长度：≤1000米

录音时间：大于20分钟

容量：20门、99门可选

四，使用说明

打开电源开关，面板上的“工作”指示灯（绿）点亮，表示本机进入正常运行状态。

主机呼叫分机：摘下送话器，按下两位代表分机号的数字键，分机振铃，主机响回铃声，“呼叫”指示灯点亮。分机摘机双方即可通话，同时“通话”指示灯点亮（红色）

分机呼叫主机：分机举机即可呼叫主机并可听到回铃音，主机发出报警声，“呼叫”指示灯点亮，按下“应答”键报警声停止，双方即可通话，“通话”指示灯点亮，“呼叫”指示灯熄灭。

通过菜单可查询通话记录，屏蔽状态，故障状态，内存状态，当前日期等。

通过菜单可屏蔽有故障或未挂的分机，屏蔽后“屏蔽指示”灯点亮，当被屏蔽点接入分机或故障排除后，自动撤消对此路的屏蔽。正常分机不可被屏蔽。

每进行一次通话，数字录音机对通话内容自动录音（前面板上“录音” 指示灯点亮）。通话结束，自动停止录音。按“放音”键播放当前段所录内容。

五，接线说明

将用于通迅的两根电话线接入后面板上的“分机”端子上，不分正负。将送话器挂于前面板的送话器挂钩上。
